HR-400智能綜合保護裝置
HR-400Z智能綜合保護裝置
HR-300FJ磁力起動器綜合保護裝置
HRG-7RT智能綜合保護裝置

HRD-3YA2T微電腦智能低壓保護裝置
HRG-7YR1T微電腦智能保護裝置
微電腦智能綜合保護器 HRG-7FYRT

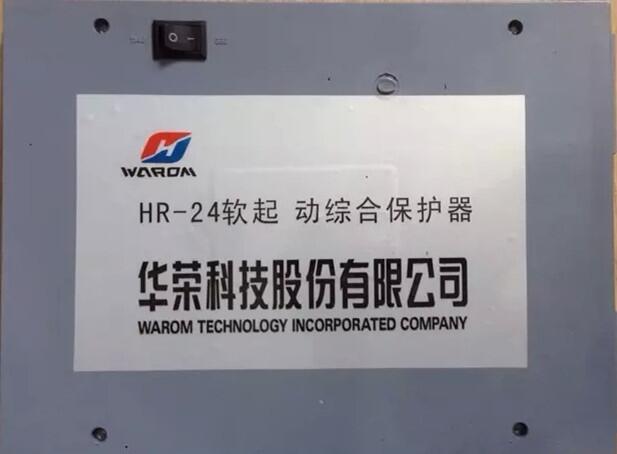

軟起動綜合保護器 HR-24

華榮HR-24防爆軟啟動綜合保護器用于煤礦井下交流50Hz，額定電壓為380V、660V、1140V，額定電流至 400A三相中性點不接地的供電系統中。作為總開關、分支開關或用于大容量電動機不頻繁起動控制。當供電電路中出現過載、短路、遠方分勵或漏電時能自動切 斷電源。作為總開關使用時具有三相對稱性漏電和漏電閉鎖保護，作為分開關漏電保護的后備保護；作為分開關使用時具有選擇性漏電保護與漏電閉鎖保護功能；過 流保護具有反時限特性，近端出口短路采用大電流無壓釋放保護電路。
工作原理
華榮HR-24防爆軟啟動綜合保護器是新型高性能微機監控保護系列產品之一，主要應用于工業系統交流50Hz,標稱電壓660V及以上的電網中，用于改善供電電 壓質量的控制裝置。本裝置以16位單片機為核心，輔以工業級外圍芯片、精密小型互感器、小型專用繼電器，運用科學的算法，使保護靈敏可靠，測量精度高。采 用多種抗干擾措施，使裝置具有極高的抗干擾能力。在設計上，采用標準化、模塊化硬件設計，高精度的A／D轉換，AC127V 的電源；在用戶介面上，采用大屏幕液晶漢化顯示，自動背光，菜單式操作指示。對重要操作均設有授權密碼，既方便了用戶操作，又有效地防止了誤操作的發生。 裝置能存貯一套定值，可在線查詢、修改，并具備事件順序記錄及事件遙測、遙信遠傳等功能；具備完備的自檢功能，故障定位到主要芯片。裝置分別配有帶隔離 RS-485/ RS-232標準異步通訊接口，通訊方式可采用通信電纜線。
3、技術特征
3.1主要技術指標
3.1.1額定電壓：660V、1140V；
3.1.2額定電流：400A;
3.1.3極限分?jǐn)嚯娏鳎?000A/660V，7500A/1140V;
3.1.4短路保護動作時間：＜100毫秒。



饋電綜合保護器該插件具有過壓保護、欠壓保護、過載保護、短路保護、漏電保護、漏電閉鎖、選擇性漏電等功能。顯示部分也置于插件內。 F.三相電抗器對線路進行漏電信號檢測送至綜保進行漏電保護

工作原理 該插件的工作電源是由電源變壓器的次級 110V 繞組提供取樣信號是通過互感器將電流信號提供給保護器當發生過載時電流信號超過設定值經過反時限延時電路來控制時間使繼電器 K1 釋放脫扣線圈得電使脫扣器動作。過載信號不同延時時間不同。當工作電流達到或超過電流整定值的短路電流時保護插件繼電器立即動作使脫扣器動作主回路斷電。當電網電壓低于或高于電壓整定值時保護電路動作使脫扣器動作主回路斷電。漏電保護當斷路器負荷側任意一相對地漏電電阻小于規定值時繼電器 K2 吸合K1 釋放脫扣器線圈得電脫扣主回路斷電。 B.插件使用時應注意事項 插件使用時應注意欠壓保護整定、 短路保護整定、 過載保護整定的位置 應根據所需整定到正確位置。 C. 脫扣線圈 QT QT 在開關正常使用時不帶電當發生欠壓、漏電、短路或過載達到延時時間時繼電器 K1 釋放QT方才得電脫扣器動作斷路器斷電。 D. 失壓脫扣線圈 QT 失壓脫扣線圈 QT 與脫扣線圈 QT 為同一個元件當前級停電時線圈 QT 經過電容放電回路而得電斷路器跳閘。
