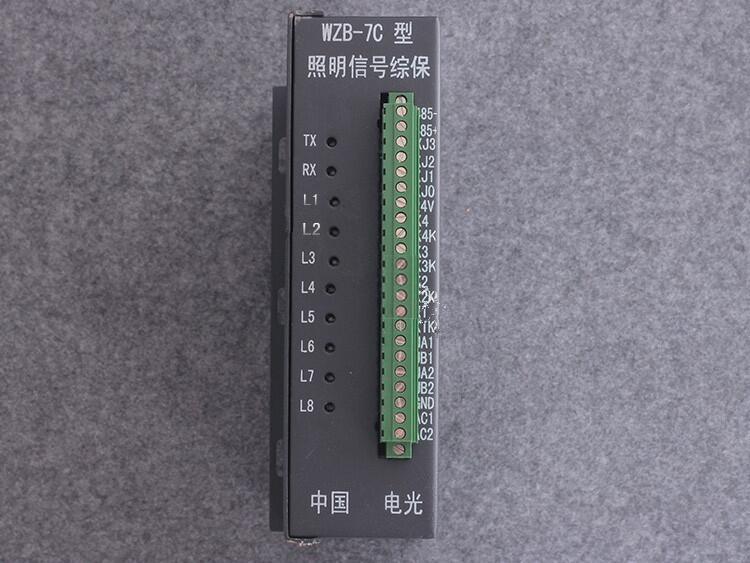

WZB-7C型微機照明信號綜合保護器是新型高性能系列微機控制保護產品，主要應用于工業系統交流50Hz，標稱電壓在127V電網中，提高供電可靠性的控制裝置。本裝置以16位單片機為核心，輔以工業級外圍芯片，精密小型互感器，以及科學的算法，保護可靠靈敏，測量精度高。具有極高的抗干擾能力。裝置能存貯一套定值，并可在線查詢、修改，具備事件順序記錄、及事件、遙測、遙信遠傳等功能。具備完備隔離RS-485標準異步通訊接口，同時設備支持三種規約，一種是內部夫約，一種是外部規約，一種是國際通用MODBUS規約。
主要技術參數和技術性能：
額定電壓：DC24V，AC127V；
額定電流：5A；
頻率：50Hz；
短路保護動作時間：＜30毫秒。
電壓、電流、功率的測量精度為±3％；
瓦斯報警保護功能：預留了甲烷檢測接口，可外接甲烷檢測傳感器。當瓦斯?jié)舛却笥诘扔?/span>2％，進行瓦斯報警并進行風電瓦斯閉鎖保護。
通訊功能：配有帶隔離RS-485標準通訊接口，通訊介質為通信電纜線。
電量計量：可根據需要配置。 智能綜合保護器特點 ＞靈活完善的保護裝置，確保了保護動作的選擇性、可靠性和速動性，避免了因一個回路故障而引起全變電所開關失壓跳閘的情況發生；
保護裝置數字化，保護動作精度化、速度化、可靠性高、徹底免除老式保護動作值漂移，動作靈敏度差造成的保護誤動情況；
漢字顯示屏幕，更增加了使用的方便性；
可單獨使用，也可聯網使用，適用于電網改造的各個階段；
線路工作整定電流由軟件浮動設定，可以從零到開關允許最大值以1A為單位任意設定；過載保護功能建立（浮動）在線路工作整定電流之上，使得容量很大的開關對很小的工作電流也能很好地進行過載保護。
保護器記錄30條故障跳閘事件（記錄動作時間、故障性質、故障數據有效值）和100條操作紀錄，供查詢、分析線路的操作和故障原因。
