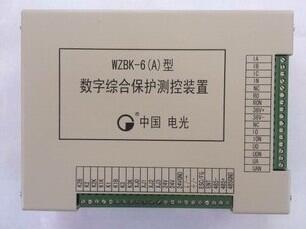

WZBK-6A型數字綜合保護測控裝置
WZBK-6型數字綜合保護測控裝置是新型高性能微機監控保護系列產品之一，主要應用于工業系統交流50Hz,標稱電壓660V及以上的電網中，用于改善供電電壓質量的控制裝置。本裝置以16位單片機為核心，輔以工業級外圍芯片、精密小型互感器、小型專用繼電器，運用科學的算法，使保護靈敏可靠，測量精度高。采用多種抗干擾措施，使裝置具有極高的抗干擾能力。在設計上，采用標準化、模塊化硬件設計，高精度的A／D轉換，AC127V 的電源；在用戶介面上，采用大屏幕液晶漢化顯示，自動背光，菜單式操作指示。對重要操作均設有授權密碼，既方便了用戶操作，又有效地防止了誤操作的發生。裝置能存貯一套定值，可在線查詢、修改，并具備事件順序記錄及事件遙測、遙信遠傳等功能；具備完備的自檢功能，故障定位到主要芯片。裝置分別配有帶隔離RS-485/ RS-232標準異步通訊接口，通訊方式可采用通信電纜線。
技術特征
主要技術指標
1額定電壓：660V、1140V；
2額定電流：400A;
3極限分?jǐn)嚯娏鳎?000A/660V，7500A/1140V;
4短路保護動作時間：＜100毫秒。
主要功能
漏電保護:
a)經1KΩ電阻漏電動作時間：作分支開關時≤50毫秒（無延時）；200-400毫秒（有延時）；此值可調。
b)在電網每相對地電容不大于1μf，分支每相對地電容不大于0.3μf時，漏電電阻在20K（1140V）、11K（660V）以下能可靠地實現選擇性漏電保護和后備保護，在1KΩ漏電時能保證有選擇性地實現30毫安秒的安全保護指標。
c)當開關負荷側絕緣電阻低于40KΩ+20%（1140V）、22KΩ+20%（660V）時總開關、分支開關均能可靠地實現漏電閉鎖功能。
d)瓦斯報警保護功能
保護器預留了甲烷檢測接口，可外接甲烷檢測傳感器。當瓦斯?jié)舛却笥诘扔?/span>2%，保護裝置將進行瓦斯報警保護動作，如需要此功能，請直接與廠家聯系。
e)通訊功能
