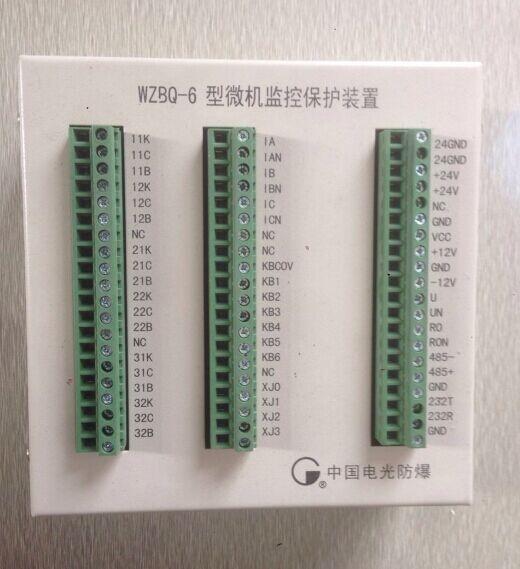

WZBQ-6型智能化微機綜合保護裝置 WZBQ—6微機監控保護裝置
WZBQ—6微機監控保護裝置
以16位單片機為核心，工業級外圍芯片，精密小型互感器，小型專用繼電器，以及科學的算法，保護可靠靈敏，測量精度高。標準化、模塊化硬件設計，科學的軟件編程，高精度的A/D轉換,多種抗干擾措施，使裝置具備多功能，高性能，高抗干擾能力。在用戶界面上，采用大屏幕液晶，中文藍屏漢顯，菜單式操作。重要操作設有授權密碼，既方便了用戶操作，又有效防止誤操作的發生。裝置具備在線查詢，修改，事件記錄，自檢等功能，標準的RS－485/RS-232通訊接口，使裝置具備遙信、遙測、遙控、遙調等功能，可直接構成井下DGKJ－2000無人值守系統的一部份。
二、工作條件：
1、海拔不超過2000米，周圍環境壓力為（0.8~1.1）3105Pa；
2、周圍環境溫度為－5℃~+40℃；
3、周圍空氣相對濕度不大于95%（+25℃）；
4、須能防止水或其它液體浸入起動器內部；
5、無劇烈振動、顛簸以及與水平面安裝斜度不超過15°。
三、型號意義： Q J Z － □ / □ (Z)
1 智能化 額定電壓(V) 額定電流(A) 真空智能型 隔爆兼本安 起動器 四、主要技術參數和技術性能：
1、額定電壓：1140V、660V或660V、380V；
2、額定電流：400A；
3、頻率：50Hz；
4、電流整定范圍：30~400A連續可調；
5、控制電動的功率范圍：（設ηCOSφ=0.75） 1140V： ~590KW 660V： ~340KW 380V： ~195KW
6、主回路真空接觸器性能指標：
6.1接通能力：4000A、100次；
6.2分斷能力：3200A、25次；
6.3極限分斷能力：4500A、3次；
6.4電壽命：AC3、60萬次； AC4、6萬次；
7、隔離換向開關分斷能力：1200A；
8、控制方式： 8.1先導回路控制：近控、遠控、聯控 8.2控制選擇：近控、遠控
9、保護 開關具有過載、過流、斷相、不平衡、失壓、漏電閉鎖、過電壓吸收等多種保護；
10、工作定額：八小時工作制 斷續周期工作制或反復短時工作制：操作頻率為300次/小時，短時（20S內）為900次/小時。
11、顯示： 起動器采用中文藍屏漢顯。
12、引入裝置： 名 稱 電 力 線 路 控 制 線 路 備 注 數 量 4 3 電 纜 外 徑 φ32~φ72 φ14.5~φ21
