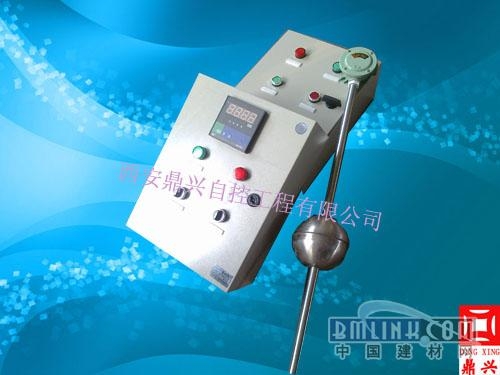

DXYK-3系列液位顯示控制儀，由顯控儀表和傳感器兩部分組成。被測介質為水、油、酸、堿、工業污水等導電及非導電液體。它廣泛應用于石油、化工、電站、冶金、輕工、制藥、造紙、食品及自來水廠和污水處理等領域的自動控制系統中，主要對多種敞口和密閉容器及地下水池、水槽內介質進行測量和遠程控制，并可在中央控制室或儀表控制臺上進行監控、顯示、報警。
DXYK-3液位顯示控制儀工作原理
1、 DXYK-3系列液位顯示控制儀的傳感器垂直安裝于被測液體中，在液體浮力的作用下，內部帶有磁鋼的浮球，隨液位變化而產生位移。磁鋼的磁場作用于傳感器檢測管內的濕（干）簧管，使其觸點吸合或斷開，形成傳感器輸出阻值的變化。通過顯示表將阻值的變化轉換成相對應的LED發光二極管亮熄，從而模擬出被測液位的高低變化，當液位在兩濕（干）簧管之間時不吸合，顯示表保持上一位置，直到下一濕（干）簧管動作，保證其不出現暗區。
2、 液位報警點是預先設定的，當液位達到預定的設定點時，顯示表內繼電器動作，通過繼電器觸點的通斷，給出相應上、下限報警信號及輸出控制信號，以實現液位顯示和控制的自動化。
