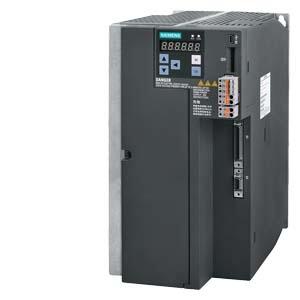

6SL3210-5FB12-0UA0西門子V90 200V伺服驅動器
|
SINAMICS V90 輸入電壓：200-240 V 3-P - 15 %/+ 10 % 12.0 A 45-66 Hz 輸出電壓：0 – 輸出 11.6 A 0-330 Hz 電機：2 kW 防護等級：IP20 尺寸 D， 95x170x195（寬x高x深）
|
SINAMICS V90 PN 內裝有一內置制動電阻。下表給出該內置電阻的信息：
|
SINAMICS V90 PN |
電阻（Ω） |
最大功率（kW） |
額定功率（W） |
最大能量（kJ） |
|---|---|---|---|---|
|
1/3 相，AC 200 V 至 AC 240 V |
||||
|
FSA（0.2 kW） |
150 |
1.09 |
13.5 |
0.55 |
|
FSB |
100 |
1.64 |
20.5 |
0.82 |
|
FSC |
50 |
3.28 |
41 |
1.64 |
|
3 相，AC 200 V 至 AC 240 V |
||||
|
FSD（1 kW） |
50 |
3.28 |
41 |
1.64 |
|
FSD（1.5 kW 至 2 kW） |
25 |
6.56 |
82 |
3.28 |
|
3 相，AC 380 V 至 AC 480 V |
||||
|
FSAA |
533 |
1.2 |
17 |
1.8 |
|
FSA |
160 |
4 |
57 |
6 |
|
FSB |
70 |
9.1 |
131 |
13.7 |
|
FSC |
27 |
23.7 |
339 |
35.6 |
|
提示 200 V 系列伺服驅動中，額定功率 0.1 kW 的型號無內置制動電阻。 |
當電機工作在快速往返運動的過程中時，直流母線的電壓會升高。若電壓達到設定的閾值，制動電阻開始工作。當制動電阻工作時，會導致散熱器溫度升高（>100 °C）。若報警 A52901 和 A5000 同時出現，需要將內部制動電阻轉換為外部制動電阻。您可以根據下表選擇標準制動電阻器：
|
SINAMICS V90 PN |
最小阻值（Ω） |
最大功率（kW） |
額定功率（W） |
最大能量（kJ） |
|---|---|---|---|---|
|
1/3 相，AC 200 V 至 AC 240 V |
||||
|
FSA |
150 |
1.09 |
20 |
0.8 |
|
FSB |
100 |
1.64 |
21 |
1.23 |
|
FSC |
50 |
3.28 |
62 |
2.46 |
|
3 相，AC 200 V 至 AC 240 V |
||||
|
FSD（1 kW） |
50 |
3.28 |
62 |
2.46 |
|
FSD（1.5 kW 至 2 kW） |
25 |
6.56 |
123 |
4.92 |
|
3 相，AC 380 V 至 AC 480 V |
||||
|
FSAA |
533 |
1.2 |
30 |
2.4 |
|
FSA |
160 |
4 |
100 |
8 |
|
FSB |
70 |
9.1 |
229 |
18.3 |
|
FSC |
27 |
23.7 |
1185 |
189.6 |
|
提示 選擇制動電阻時必須根據實際應用和工藝考慮制動慣量、減速時間、轉速變化和制動周期等因素。所選制動電阻的阻值不得小于上表中列出的最小阻值。 |
