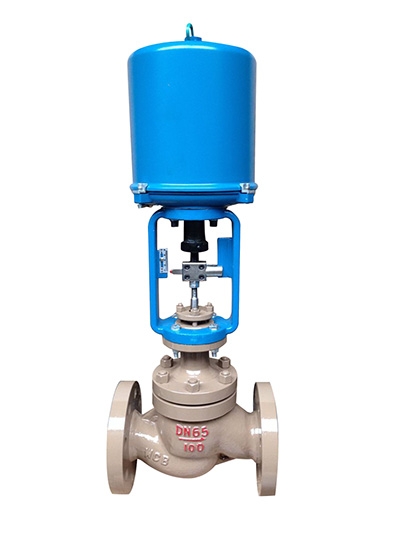

381直行程 電動調節閥 381LSC-65 381LSC-99
381直行程 電動調節閥 381LSC-65 381LSC-99
揚州申輝閥門執行器有限公司
一、結構特點和應用范圍
3810系列電子式電動執行器，是以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作
器的4-20mADC，或者1-5VDC輸入信號來運轉的全電子式執行機構，機內有伺服系統，無需另配伺服放大器，關鍵部件“控制器”采用先進的混合集成電路，并用樹脂澆鑄固化，經老化處理，可靠性高，防潮，防震。用電位器調整零點、行程、靈敏度，方便易行；用功能開關任意選擇正、反動作、選擇斷信號的三種狀態。同時，執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的關嚴等三種保護功能。是一種具有高可靠性的產品，可與各種直行程和角行程調節閥門組成電動調節閥。
3410系列電子式電動執行器是以220V交流單相電源為驅動電源，輸入信號采用220V交流開關，電機采用交流可逆單相齒輪減速電機，開度檢測采用精密導電塑料定位器，可與各種直行程和角行程調節閥門組成開關控制型電動執行器。
二、直行程3810L、3410L系列
|
類別 |
3810L系列 |
3410L系列 |
額定輸出力N. |
速度mm/s |
最大行程mm |
|
普通型 |
381LS A-08 |
341LS A-08 |
800 |
4.2 |
30
|
|
381LSA-20 |
341LSA-20 |
2000 |
2.1 |
||
|
381LSB-30 |
341LSB-30 |
3000 |
3.5 |
60
|
|
|
381LSB-50 |
341LS B-50 |
5000 |
1.7 |
||
|
381LSC-65 |
341LSC-65 |
6500 |
3.4 |
100 |
|
|
381LSC-99 |
341LSC-99 |
10000 |
2.0 |
||
|
381LSC-160 |
341LSC-160 |
16000 |
1.0 |
||
|
隔爆型 |
381LX A-08 |
341LX A-08 |
800 |
4.2 |
30
|
|
381LXA-20 |
341LXA-20 |
2000 |
2.1 |
||
|
381LXA-30 |
341LXA-30 |
3000 |
3.5 |
60 |
|
|
381LXA-50 |
341LXA-50 |
5000 |
1.7 |
三、角行程3810R、3410R系列
|
類別 |
3810R系列 |
3410R系列 |
額定輸出力矩N.m |
動作時間90o/S |
最大轉角 |
|
普通型 |
381RSA-02 |
341RSA-02 |
20 |
8.5 |
90o |
|
381RSA-05 |
341RSA-05 |
50 |
17 |
||
|
381RSB-10 |
341RSB-10 |
100 |
18 |
||
|
381RSB-20 |
341RSB-20 |
200 |
36 |
||
|
381RSC-30 |
341RSC-30 |
300 |
24 |
||
|
381RSC-50 |
341RSC-50 |
500 |
42 |
||
|
381RSC-60 |
341RSC-60 |
600 |
48 |
||
|
381RSD-100 |
341RSD-100 |
1000 |
30 |
||
|
381RSD-150 |
341RSD-150 |
1500 |
42 |
||
|
隔爆型 |
381RSXB-10 |
341RSXB-10 |
100 |
18 |
|
|
381RSXB-20 |
341RSXB-20 |
200 |
36 |
四、主要技術參數
|
|
參數名稱 |
3810系列 |
3410系列 |
|
|
控制機構 |
輸入信號 |
4～20mADC或1～5VDC |
220VAC開關信號 |
|
|
開度信號 |
4～20mADC（負荷電阻500Ω以下） |
反饋4～20mADC或0～1.0KΩ |
||
|
死區 |
0.8～1.0%可調到0.4% |
|
||
|
零點調整 |
25% |
|
||
|
量程調整 |
20～100% |
|
||
|
基本誤差、回差 |
1.0% |
|
||
|
控制限位、開關 |
開側、閉側 |
開側、閉側 |
||
|
開度檢測 |
精密導電塑料電位器 |
精密導電塑料電位器 |
||
|
動力 |
電源 |
AC220±10% 50Hz |
AC220±10% 50Hz |
|
|
驅動電機 |
AC可逆單相齒輪減速電機 |
AC可逆單相齒輪減速電機 |
||
|
耗電功率 |
A型 |
50 VA |
50 VA |
|
|
B型 |
150 VA |
150 VA |
||
|
C型 |
220 VA |
220 VA |
||
|
D型 |
350VA |
350VA |
||
|
附屬機構 |
過載保護單元 |
A、B型任選，C、D型必備 |
|
|
|
力矩開關 |
角行程可以安裝（選擇件） |
角行程可以安裝（選擇件） |
||
|
空間加熱器 |
選擇件，但防爆型不裝 |
選擇件，但防爆型不裝 |
||
|
手動機構 |
便攜式手動曲柄 |
便攜式手動曲柄 |
||
|
安裝條件 |
環境溫度 |
普通型無加熱器-10℃～＋60℃ |
普通型無加熱器-10℃～＋60℃ |
|
|
普通型有加熱器-35℃～＋60℃ |
普通型有加熱器-35℃～＋60℃ |
|||
|
防爆型-10℃～＋60℃ |
防爆型-10℃～＋60℃ |
|||
|
允許振動 |
1.5G以下 |
1.5G以下 |
||
|
相對濕度 |
普通型95%以下,防爆型45～85% |
普通型95%以下,防爆型45～85% |
||
|
環境氣體 |
無腐蝕性氣體 |
無腐蝕性氣體 |
||
|
接線口 |
普通A、B、C型2-PF1/2 |
普通A、B、C型2-PF1/2 |
||
|
普通D型和防爆型2-PF3/4 |
普通D型和防爆型2-PF3/4 |
|||
|
配線口 |
信號線屏蔽并與電源線隔離 |
|
||
|
保護等級 |
IP55 |
IP55 |
||
|
防爆等級 |
EXd II BT4 |
EXd II BT4 |
||
五、訂貨須知
1、產品基本型號 2、是否帶力矩開關 3、是否帶外部限位箱（防爆型）
4、是否帶加熱器 5、支架代號
