簡介

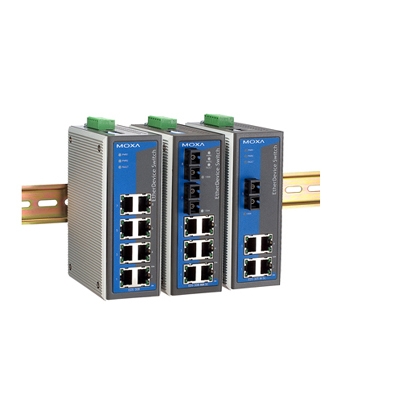

MOXA 聰明型即插即用工業以太網交換機EDS-308/305 系列，提供 8/5口的以太網交換機為您的以太網設備連接提供經濟的解決方案。內嵌的智能報警功能，可以幫助系統維護與監控網絡的運行狀況。這些產品提供0~60°C 的寬操作溫度和高強度的抗沖擊和震動的設計。
特點
高性能以太網交換機技術
10/100BaseT(X) (RJ45), 100BaseFX (接口類型SC/ST, 多模/單模)
IEEE 802.3/ 802.3u/ 802.3x ,儲存和轉發交換方式
廣播風暴保護
10/100M, 全/半雙工, MDI/MDIX 自適應
工業級別的可靠性
電源故障,端口中斷,可由繼電器輸出報警
冗余雙直流電源輸入
堅固的設計
0~ 60°C 工作溫度范圍,寬溫型號工作溫度范圍-40~75°C
IP 30, 高強度,堅固的外型設計
DIN-Rail導軌和壁掛式安裝方式
高平均無故障時間（MTBF）
可達40或80km的遠程傳輸距離
規格
技術
標準
IEEE802.3, 802.3u, 802.3x
數據包緩沖區內存
256 KB
傳輸過程類型
儲存和轉發
地址列表大小
1K uni-cast addresses
等待時間
小于 5 μs
流控
IEEE802.3x全雙工, 無阻塞的流量控制
界面
RJ45端口
10/100BaseT(X) 自適應,全/半雙工模式和自動MDI/MDIX 連接
光纖端口
100BaseFX 端口 (SC/ST 接頭)
LED指示燈
Power, Faults, ACT, LNK, 10/100 (TP接口),EY 100M(光纖接口)
DIP 開關
端口中斷自動報警
報警連接
1路繼電器輸出，電流負載在1A @ 24 VDC
光釬
距離
多模:
0 ~ 5 km, 1310 nm (50/125μm, 800 MHz*km) 常溫型
0 ~ 4 km, 1310nm (62.5/125μm, 500 MHz*km) 常溫型
單模:
0 ~ 15 km, 1310nm (9/125μm, 3.5 PS/(nm*km))
0 ~ 40 km, 1310nm (9/125μm, 3.5 PS/(nm*km))
0 ~ 80 km, 1550nm (9/125μm, 19 PS/(nm*km))
最小 TX 輸出
多模: -20 dBm
單模:
0 ~ 15 km, -15 dBm
0 ~ 40 km, -5 dBm
0 ~ 80 km, -5 dBm
最大 TX 輸出
多模: -14 dBm
單模:
0 ~ 15 km, -6 dBm
0 ~ 40 km, 0 dBm
0 ~ 80 km, 0 dBm
敏感度
單模: -36 ~ -32 dBm (15km/40km/80km)
多模: -34 ~ -30 dBm
電源
輸入電壓
24VDC ( 12 to 48 VDC), 冗余輸入
輸入電流
(@24V)
0.25A: (EDS-305, EDS-305-M, EDS-305-S, EDS-308)
0.35A: (EDS-308-M, EDS-308-S, EDS-308-MM, EDS-308-SS)
連接形式
可插拔的6腳接線端子
過載電流保護
1.1A (EDS-305, EDS-305-M, EDS-305-S, EDS-308)
1.6A (EDS-308-M, EDS-308-S, EDS-308-MM, EDS-308-SS)
反向電壓輸入保護
提供
機械特性
外殼
IP30保護 鋁質外殼
體積
53.6 x 135 x 105 mm (W x H x D)
2.11x 5.31 x 4.13 in
重量
0.63 kg
安裝方式
DIN-Rail, 壁掛式（可選）
工作環境
工作溫度
標溫: 0 ~ 60°C (32 ~ 140°F)
寬溫: -40 ~ 75°C (-40 ~ 167°F) ( -T 寬溫機型)
儲存溫度
-40 ~ 85°C (-40 ~ 185°F)
相對濕度
5 ~ 95% (無凝露)
通過認證
安全性
UL60950 (E212360), UL 508, CSA C22.2 No. 60950, EN60950
EMI
FCC Part 15, CISPR (EN55022) class A
EMS
EN61000-4-2 (ESD), 等級 3
EN61000-4-3 (RS), 等級 3
EN61000-4-4 (EFT), 等級 3
EN61000-4-5 (Surge), 等級 3
EN61000-4-6 (CS), 等級 3
沖擊
IEC60068-2-27
下落
IEC60068-2-32
震動
IEC60068-2-6
MTBF
EDS-305: 420,000小時
EDS-308: 310,000小時
保修
5年
海事
DNV, GL
MTFB
EDS-308: 255,000hrs
EDS-305: 422,000hrs
數據庫
MIL-HDBK-217F, GB
危險環境
UL/cUL Class 1, Division 2, Groups A, B, C 和 D (E238559)
ATEX Class 1, Zone 2, EEx nC IIC (03CA24537)
訂購信息
8口聰明型即插即用工業以太網交換機
EDS-308
8口10/100BaseT(X) 聰明型即插即用工業以太網交換機
EDS-308-M-SC
7口10/100BaseT(X) 和1口多模100BaseFX 聰明型即插即用工業以太網交換機
EDS-308-S-SC
7口10/100BaseT(X) 和1口單模 100BaseFX 聰明型即插即用工業以太網交換機
EDS-308-MM-ST
6口10/100BaseT(X) 和2口多模 100BaseFX 聰明型即插即用工業以太網交換機
EDS-308-MM-SC
6口10/100BaseT(X) 和2口多模 100BaseFX 聰明型即插即用工業以太網交換機
EDS-308-SS-SC
6口10/100BaseT(X) 口2口單模 100BaseFX 聰明型即插即用工業以太網交換機
以上產品兼附使用手冊
5口聰明型即插即用工業以太網交換機
EDS-305
5 口10/100BaseT(X) 聰明型即插即用工業以太網交換機
EDS-305-M-ST
4 口10/100BaseT(X) 和 1 口多模100BaseFX 聰明型即插即用工業以太網交換機
EDS-305-M-SC
4 口10/100BaseT(X) 和 1 口多模100BaseFX 聰明型即插即用工業以太網交換機
EDS-305-S-SC
4 口10/100BaseT(X) 和 1 口單模 100BaseFX 聰明型即插即用工業以太網交換機
以上產品兼附使用手冊
8口工業以太網交換機—寬溫 (-40 ~ 75°C)
EDS-308-T
8 口10/100BaseT(X) 聰明型即插即用工業以太網交換機
EDS-308-M-SC-T
7 口10/100BaseT(X) , 1口 多模 100BaseFX 聰明型即插即用工業以太網交換機
EDS-308-S-SC-T
7 口10/100BaseT(X) , 1口單模 100BaseFX 聰明型即插即用工業以太網交換機
EDS-308-MM-ST-T
6 口10/100BaseT(X), 2口多模 100BaseFX 聰明型即插即用工業以太網交換機
EDS-308-MM-SC-T
6 口10/100BaseT(X), 2口多模 100BaseFX 聰明型即插即用工業以太網交換機
EDS-308-SS-SC-T
6 口10/100BaseT(X) , 2口單模 100BaseFX 聰明型即插即用工業以太網交換機
