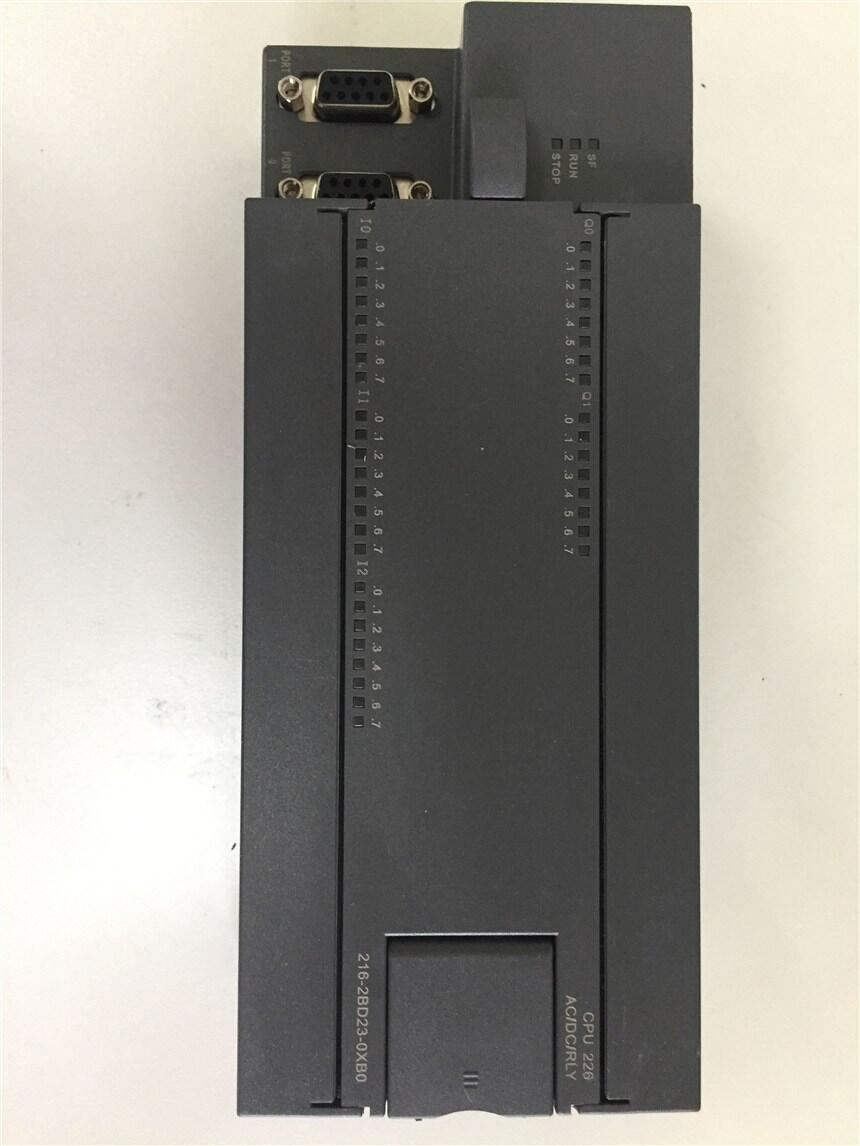

CPU226R 主機, 程序空間16KB,數據空間10KB,220VAC電源, 24點 輸入 24VDC/16點 輸出 繼電器, 2個PPI通訊口, 可擴展7個模塊
規格參數 訂貨號
| 規格參數 |
訂貨號 |
 HX orce-200 PLC CPU226R，220VAC電源，24DI×24VDC，16DO×繼電器
|
HX-CPU226R-40 |
|
|
|
|
|
| 常規特性 | |
| 尺寸(寬×高×深) | 196×80×62mm |
| 功耗 | 16W |
| 程序存儲器 |
36KB |
| 數據存儲器 |
20KB |
| 數據掉電保持 |
內部FLASH，永久保持 |
|
內置實時時鐘 |
時間保持2年以上（可更換電池） |
|
定時器總數 1ms 10ms 100ms |
256 4 16 236 |
| 計數器總數 | 256 |
| 內存存貯器位 | 256 |
| 內存存貯器位掉電保持 | 112 |
| 時間中斷 | 2×1ms分辨率 |
| 邊沿中斷 | 4個上升沿和/或4個下降沿 |
| 模擬電位器 | 2個8位分辨率 |
| 布爾量運算執行時間 | 0.15μs |
| 浮點運算執行時間 | 8μs |
| 時鐘 | 內置 |
|
供電電源 +5V 24V |
660mA 400mA |
| 集成的通信功能 | |
| 通訊接口 | 2個PPI通信口，RS485電平，內嵌MODBUS協議 |
| PPI波特率 | 9.6, 19.2和187.5k |
| 自由口波特率 | 1.2kbaud 至 115.2k |
|
每段最大電纜長度 使用隔離中繼器 未使用隔離中繼器 |
波特率為187.5時1000米，38.4k時1200米 50米 |
| 最大站點數 | 每段32個站，每個網絡126個站 |
| 最大主站數 | 32 |
| 點到點(PPI主站模式) | 是(NETR/NETW)，共8個，2個保留 |
| I/O特性 | |
| 本機數字量輸入點數 | 24 |
| 輸入類型 | 漏型/源型 |
| 本機數字量輸出點數 | 16 |
| 輸出類型 | 繼電器，干觸點 |
| 數字I/O映象區 | 256(128輸入/128輸出) |
| 模擬I/O映象區 | 64(32輸入/32輸出) |
| 允許最大擴展I/O模塊數 | 7 |
| 最大數字量I/O點數 |
256 |
| 最大模擬量I/O點數 |
56AI/28DO |
| 脈沖捕捉輸入 | 24 |
|
高速計數器 總數 單相計數器 兩相計數器 |
6 6×30KHz 4×20KHz |
| 數字量輸入特性 | |
| 本機集成數字量輸入點數 | 24 |
| 輸入類型 | 漏型/源型 (IEC 類型1/漏型) |
| 額定電壓 | 24V DC |
| 最大持續允許電壓 | 30V DC |
|
邏輯1信號 ( 最小) 邏輯0信號 ( 最大) |
18 VDC，2.5mA 5 VDC，1mA |
|
隔離(現場與邏輯) 光電隔離 隔離組 |
有 500V AC，1分鐘 見接線圖 |
| 同時接通的輸入 | 24 |
|
最大電纜長度 屏蔽 非屏蔽 |
500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入) |
| 數字量輸出特性 | |
| 本機集成數字量輸出點數 | 16 |
| 輸出類型 | 繼電器，干觸點 |
|
每點額定電流(最大) 浪涌電流(最大) |
2A 5A，觸點關閉 |
| 燈負載(最大) | 5 WDC/200WAC |
| 接通電阻(接點) | 0.2歐姆 |
| 同時接通的輸出 | 16 |
| 兩個輸出并聯 | 是，僅輸出同組時 |
|
最大電纜長度 屏蔽 非屏蔽 |
500米(標準輸出) 150米(標準輸出) |
|
連接器
|
插針號
|
PORT0(RS485)
|
PORT1(RS485)
|
|
1
|
機殼接地
|
機殼接地
|
|
2
|
24V地
|
24V地
|
|
|
3
|
RS-485信號B
|
RS-485信號B
|
|
|
4
|
RTS
|
RTS
|
|
|
5
|
邏輯地
|
邏輯地
|
|
|
6
|
+5V，100Ω串聯電阻器
|
+5V，100Ω串聯電阻器
|
|
|
7
|
+24V
|
+24V
|
|
|
8
|
RS-485信號A
|
RS-485信號A
|
|
|
9
|
NC
|
NC
|
|
|
連接器外殼
|
機殼接地
|
機殼接地
|
