采用“磁性檢測方式”，具備優異的抗沖擊和振動特性
模擬信號對應位置任意設定及微調；方向設定。 模擬電壓輸出，方便連接各種設備
直接對應單圈多圈角度、多圈長度。 國際標準外形結構
寬工作電壓，極低的耗電流
外部置位線設定預設位置，安裝方便，無需找零

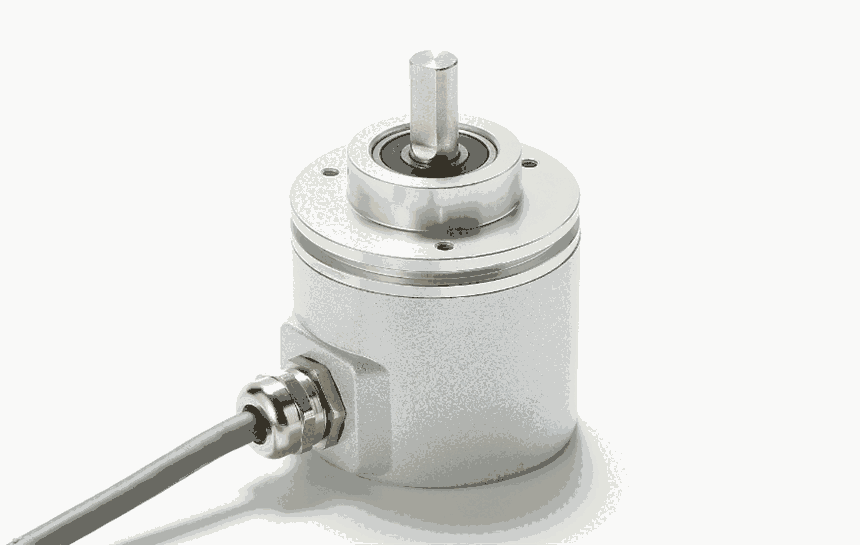

0-10V信號多圈絕對值編碼器,線性電壓信號輸出絕對值編碼器
絕對值數字碼盤，內置信號轉換,0-10V模擬電流輸出，方便連接各種設備
* 智能軟件設定，多用途、多功能，直接對應多圈角度、轉動平移速度測量
* 0V 對應值、10V 對應值任意設定及微調；方向設定；外部置位線設定預設位置，安裝方便，無需找零
* 內部絕對值碼盤，全數字化計值，信號無溫度、機械影響，信號干擾零點飄移極小
特性參數
工作電壓
10-30Vdc 或5Vdc 極性保護
消耗電流
< 110mA(24V電源) < 190mA(12V電源)
輸出信號
RS485自由協議和模擬信號雙輸出，可設定長度、角度應用輸出
輸出負載能力
≤ 400歐姆，標準工作200-250歐姆
線性分辨度
最大圈數
1/4096FS
4096圈
工作溫度
-40—85℃ 編程時溫度范圍：0℃～＋70℃
儲存溫度
-40—100℃
防護等級
IP65 IP68可選
允許轉速
2400轉/分
輸出刷新周期
<1.4ms
連接電纜
1米8芯屏蔽電纜，或9芯插座
外形特征
金屬外殼，密封雙軸承結構(見外形尺寸附圖)
信號調整
可微調；可方向設置；可預設位置，外部置位，例如外部置零；雙信號可同時使用
接線說明
電纜輸出
電纜輸出
芯纜顏色
信號輸出
芯纜顏色
信號輸出
棕色
10—30Vdc 工作電源
粉色
0-10V信號輸出+
白色
0V GND
黑色
0-10V信號輸出-
綠色
RS485輸出A
灰色
外部置位（高電平有效）
黃色
RS485輸出B
藍色
設置允許線 （注1）
注1：硬件設置編碼器藍色線為滿量程設置線。
RS485通訊協議說明
波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps.
幀格式：數據位8位，停止位1位，無奇偶校驗，無控制流。
編碼器的參數需軟件指令對編碼器進行設定。
編碼器為主動模式時，即編碼器主動向上位機發送數據。數據長度為16位16進制ASCII碼，格式為：XAB>±DATA↙，即：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
X
地址
>
±
DATA
↙
其中，“X”為前導字母，>位分割符，±為符號位。DATA為數據，ASCII格式，10位，由0～9構成，范圍為-9,999,999,999～＋9,999,999,999。最后是回車符（0D）。
編碼器地址為被動模式時，即問答模式。上位機向編碼器發送詢問指令，指令為4位16進制ASCII碼，格式為：D+AB↙。AB為編碼器地址，范圍為0到99。
