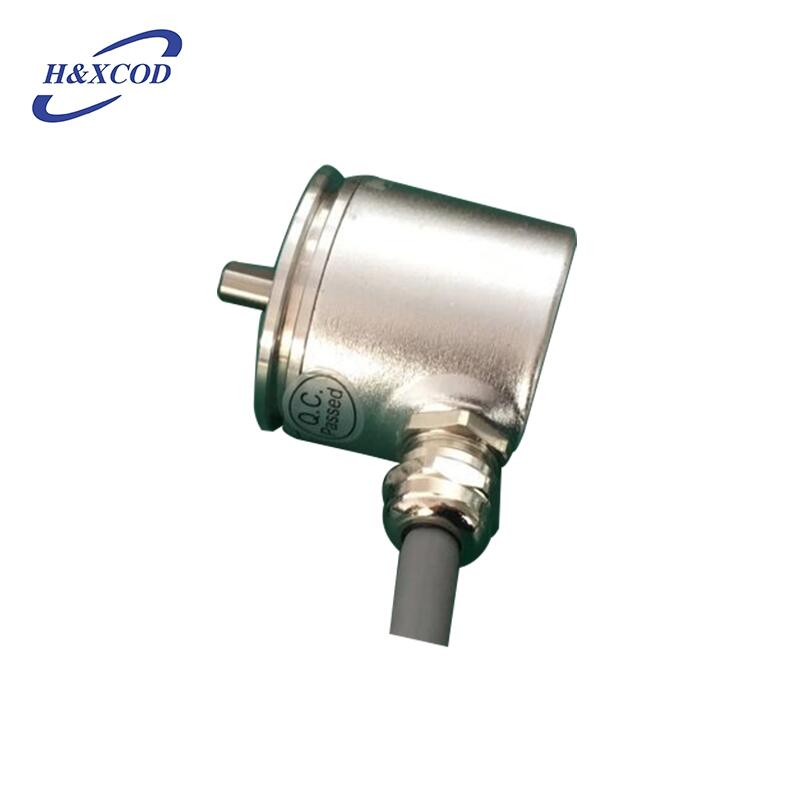

多圈RS422信號絕對值編碼器，輸出信號RS422，可設定長度、角度應用輸出
多圈RS422信號絕對值編碼器
工作電壓
10-30Vdc 或5Vdc 極性保護
消耗電流
< 100mA(24V電源) < 190mA(12V電源)
輸出信號
RS422，可設定長度、角度應用輸出
輸出負載能力
≤ 400歐姆，標準工作200-250歐姆
線性分辨度
1/4096
工作溫度
-25—70℃ 編程時溫度范圍：0℃～＋70℃
儲存溫度
-40—100℃
防護等級
IP65
允許轉速
2400轉/分
輸出刷新周期
<1.4ms
連接電纜
1米8芯屏蔽電纜，或9芯插座
接線說明：
芯纜顏色
信號輸出
棕色
10—30Vdc 工作電源
白色
0V GND
綠色
RS422 RXD+
黃色
RS422 RXD-
粉色
RS422 T/R+
黑色
RS422 T/R-
灰色
外部置位高電平入
藍色
設置允許線
RS422通訊協議說明:
波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps.
幀格式：數據位8位，停止位1位，無奇偶校驗，無控制流。
編碼器的參數需軟件指令對編碼器進行設定。
編碼器為主動模式時，即編碼器主動向上位機發送數據。數據長度為16位16進制ASCII碼，格式為：XAB>±DATA↙，即：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
X
地址
>
±
DATA
↙
其中，“X”為前導字母，>位分割符，±為符號位。DATA為數據，ASCII格式，10位，由0～9構成，范圍為-9,999,999,999～＋9,999,999,999。最后是回車符（0D）。
編碼器地址為被動模式時，即問答模式。上位機向編碼器發送詢問指令，指令為4位16進制ASCII碼，格式為：D+AB↙。
AB為編碼器地址，范圍為0到99。
RS422通訊的注意事項：
1． 通訊速率與傳輸距離是一對矛盾。速率越高，傳輸距離越近、但也越穩定，反之亦然。
2． 在外部電磁干擾強時，外部置位線在對編碼器置位需接高電平，但置位結束后建議強制接低電平，以防止編碼器由于外部干擾而突然回零。
3． 在外部電磁干擾強時，RS422接線最好使用雙屏蔽電纜。
4． 多個編碼器接上位機時，由于編碼器返回數據沒有奇偶校驗，故建議在上位機編程時在時間上對各個編碼器返回的數據進行區分。
5． 當系統中有電動機時，編碼器電源需與其他電源隔離。
