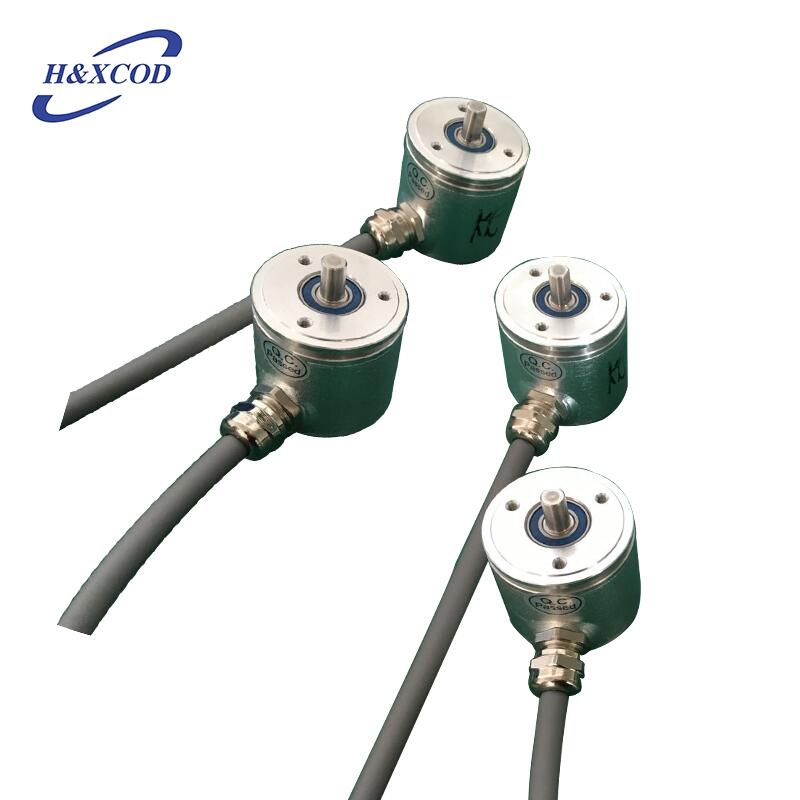

Profibus-DP多圈絕對值編碼器,DP總線編碼器
Profibus-DP多圈絕對值編碼器，現場總線絕對值編碼器， 光學單圈分辨率13 或16位，連續工作圈數12位，機械齒輪組（無需電池）系統精度 (INL) ±0.0220° (14 – 16位), ±0.0439° (<13位)
Profibus數據接口，光耦隔離
< 1 s
13.5 年，在40 ℃下
實心軸,單面平坦型軸, 長度 = 20 m
盲孔, 深度 = 30 mm.
? 10 mm、15mm可選(? 0.39").
3 x M12 連接器
輸出
輸出驅動器
電氣數據
電源電壓
10 – 30 VDC（電源符合EN 50178）
功耗
≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC
功耗
≤ 2.5 W
啟動時間
反極性保護
是
短路保護
是
EMC:發射干擾
DIN EN 61000-6-4
EMC:抗干擾
DIN EN 61000-6-2
MTTF
工作壽命
>10? h.
傳感器
技術
光學
單圈分辨率
13 或16位
分辨率 多圈
多圈12 位
多圈技術
機械齒輪組（無需電池）
精度 (INL)
±0.0220° (14 – 16位), ±0.0439° (<13位)
認證 認證/壽命 碼制 碼
二進制碼
環境規格
外殼防護等級 (軸)
（軸）IP65
外殼防護等級 (外殼)
（外殼）IP65
工作溫度
-40 °C (-40 °F) - +85 °C (+185 °F)
存儲溫度
-40 °C (-40 °F) – +85 °C (+185 °F)
濕度
98%相對濕度, 無凝結狀態
機械數據
連接帽材料
鋁
外殼材料
鋼
外殼涂層
陰極防腐蝕防護（> 720小時耐鹽霧測試)
法蘭形式
夾緊法蘭、盲孔可選 ? 58 mm
法蘭材料
鋁
軸的類型
軸的孔徑
軸的材料
不銹鋼 V2A (1,4305; 303)
最大軸負載
軸向 40 N (4.5 lbs), 徑向 110 N
最小機械壽命
430 (20 N / 40 N), 145 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)
轉子轉動慣量
≤ 30 gcm2 [≤ 0.17 oz-in2]
摩擦力矩
≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F)
最高機械速度
≤ 12000 1/min
耐沖擊性
≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗沖擊性
≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振動性
≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
長度
80,5 mm (3.17")
重量
475 g (1.05 lb)
電氣連接
連接方向
徑向.
連接類型
信號
密碼數
Bus line B （Bus in）
B
Bus line A （Bus in）
A
GND
-
Power Supply
+
Bus line B （Bus out）
B
Bus line A （Bus out）
A
GND
-
Power Supply
+
