啟辰科技PXIe背板介紹
PXIe背板種類：
5槽、6槽、7槽、8槽、9槽、12槽、14 槽、18槽 PXIe背板
標準規范：
符合PICMG2.0R3.0 核心規范
符合PXIspecification Rev.2.2 規范
符合PICMG EXP.0R1.0 規范
符合PXIExpress Hardware 規范
產品應用
設備通訊
電纜測試
信號傳輸
實驗室測量
精密設備配套
過程控制
5槽 PXIe 背板:
產品特點：
■背板槽位：共5 槽位
■系統槽位：第 1 槽位
■1個PXIe功能卡槽位，3個混合槽位
■背板自帶精密時鐘，支持外時鐘輸入/輸出
■背板尺寸：高度 60mm x 寬度320mm
■背板板厚：3.2mm
■PCB 制作工藝：壓接孔、沉厚金
■阻抗控制：差分100歐±10%
■PCB 層數：10 層
■供電接口：標準 ATX 電源連接器
■抗振動設計：螺栓接線方式
■工作溫度：-20℃~+70℃
■存儲溫度：-40℃~+85℃
6槽 PXIe 背板:
產品特點：
■背板槽位：共 6 槽位
■系統槽位：第 1 槽位
■5 個 PXIe 混合外設插槽
■背板尺寸：高度 128.7mm x 寬度 182.55mm
■背板板厚：2.8mm
■PCB 制作工藝：壓接孔、沉厚金
■阻抗控制：65ohm ±10%
■PCB 層數：10 層
■供電接口：1 個 ATX24+8 電源接口
■抗振動設計：螺栓接線方式
■大電流設計：支持
■工作溫度：0℃~70℃
■存儲溫度：--40℃~+85℃
7 槽 PXIe 背板:
產品特點：
■支持PXIe x1、PXIe x4 功能卡
■支持PXI 混合槽位板卡，共兩個混合槽位
■一個主控板槽位，支持 4 組 PXIe x4 模式或2 組 PXIe x8 模式
■一個時鐘槽位，也可以使用標準PXIe 功能卡
■支持外部時鐘、本地背板時鐘、專用時鐘卡時鐘
■支持ATX 電源、AT 電源、智能軟關機
■支持智能溫控模式風扇
■背板尺寸：高度 128.7 x 寬度 182.88mm
■背板板厚：3.2mm
■PCB 制作工藝：壓接孔、沉厚金
■PCB 層數：12 層
■供電接口：ATX24+8 電源接口
■抗振動設計：螺栓接線方式
■大電流設計：支持
■工作溫度：-20℃~+70℃
■存儲溫度：-40℃~+85℃
8槽 PXIe 背板
產品特點：
■背板槽位：共8槽位
■系統槽位：第1槽位
■8個PXIe功能卡槽位， 7個混合槽位
■2槽位支持PXIe x4 功能卡
■背板尺寸：高度150mm x 寬度 2003mm
■背板板厚：3.2mm
■PCB 制作工藝：壓接孔、沉厚金
■阻抗控制：差分100歐±10%
■PCB 層數：16 層
■供電接口：標準 ATX 電源接口
■抗振動設計：螺栓接線方式
■工作溫度：-20℃~+70℃
■存儲溫度：-40℃~+85℃
9槽 PXIe 背板:
產品特點：
■背板槽位：共 9 槽位
■系統槽位：第 1 槽位
■定時觸發槽位：第 5 槽位
■7個PXIe混合外設插槽
■背板尺寸：高度 151.25mm x 寬度 268.24mm
■背板板厚：3.2mm
■PCB 制作工藝：壓接孔、沉厚金、
■阻抗控制：65ohm ±10%
■供電接口：標準 ATX 24+8 電源接口
■抗振動設計：螺栓接線方式
■大電流設計：支持
■工作溫度：-0℃~+70℃
■存儲溫度：-40℃~+85℃
12槽 PXIe 背板:
產品特點：
■背板槽位：共 12 槽位
■系統槽位：第 1 槽位
■12個PXIe混合外設插槽
■背板尺寸：高度 160mm x 寬度 329.2mm
■背板板厚：3.2mm
■PCB 制作工藝：壓接孔、沉厚金、
■阻抗控制：65ohm ±10%
■供電接口：標準 ATX 24+8 電源接口
■抗振動設計：螺栓接線方式
■大電流設計：支持
■工作溫度：-0℃~+70℃
■存儲溫度：-40℃~+85℃

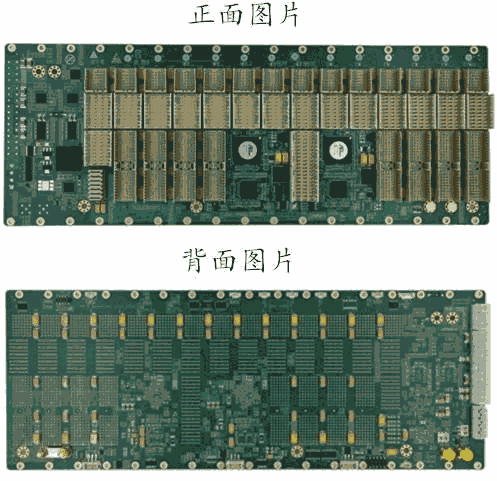

14槽 PXIe 背板:
產品特點：
■支持PXIe x1 功能卡
■2、14 槽位支持PXIe x4 功能卡
■支持PXI 混合槽位板卡，共 8 個混合槽位
■一個主控板槽位，支持 4 組 PXIe x4
■一個時鐘槽位，也可以使用標準PXIe 功能卡
■支持外部時鐘、本地背板時鐘、專用時鐘卡時鐘
■支持ATX 電源、AT電源、智能軟關機
■支持智能溫控模式風扇
■背板尺寸：高度 128.7mm x 寬度 345mm
■背板板厚：3.2mm
■PCB 制作工藝：壓接孔、沉厚金、
■PCB層數：14層
■供電接口：標準 ATX 24+8 電源接口
■抗振動設計：螺栓接線方式
■工作溫度：-20℃~+70℃
■存儲溫度：-40℃~+80℃
18槽 PXIe 背板（1）:
產品特點：
■支持PXIe x1 功能卡
■2、14 槽位支持PXIe x4 功能卡
■支持PXI 混合槽位板卡，共 12個混合槽位
■一個主控板槽位，支持 4 組 PXIe x4
■一個時鐘槽位，也可以使用標準PXIe 功能卡
■支持外部時鐘、本地背板時鐘、專用時鐘卡時鐘
■支持ATX 電源、AT電源、智能軟關機
■支持智能溫控模式風扇
■背板尺寸：高度 128.7mm x 寬度 426mm
■背板板厚：3.2mm
■PCB 制作工藝：壓接孔、沉厚金、
■PCB層數：16層
■供電接口：標準 ATX 24+8 電源接口
■抗振動設計：螺栓接線方式
■工作溫度：-20℃~+70℃
■存儲溫度：-40℃~+80℃
18槽 PXIe 背板（1）:
產品特點：
■支持PXIe x1、PXIe x4、PXIe x8 功能卡
■一個主控板槽位，支持一組PXIe x8 和一組PXIe x16
■支持PXI 混合槽位板卡，共 16個混合槽位
■一個時鐘槽位，也可以使用標準PXIe 功能卡
■支持外部10MHZ參考時鐘輸入和10MHZ參考時鐘輸出
■支持ATX 電源、AT電源、智能軟關機
■背板尺寸：高度 128.7mm x 寬度 426mm
■背板板厚：3.2mm
■PCB 制作工藝：壓接孔、沉厚金、
■PCB層數：16層
■供電接口：標準 ATX 24+8 電源接口
■抗振動設計：螺栓接線方式
■工作溫度：-20℃~+70℃
■存儲溫度：-40℃~+80℃
