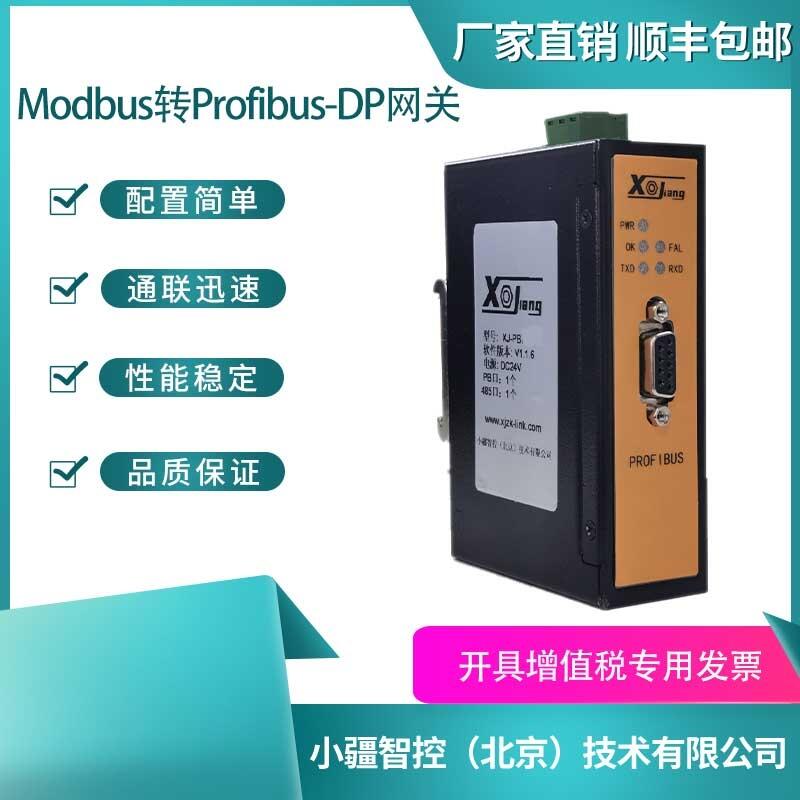

小疆智控Modbus TCP轉Profibus-DP網關：
產品型號：GW-PB7011
一、簡介：以太網Modbus TCP轉PROFIBUS-DP網關是一款針對 Modbus TCP接口設備接入PROFIBUS總線的協議轉換網關。在實現Modbus TCP轉PROFIBUS協議轉換過程中，該網關配置簡單靈活，運行十分穩定，真正實現了Modbus TCP轉PROFIBUS的功能。
二、 產品特點
1、應用廣泛：凡可以做為Modbus TCP/IP客戶端的Modbus協議設備都可以使用本產品實現與現場總線PROFIBUS的互連。產品（GW-PB7011）在PROFIBUS一側只做PROFIBUS的 從站；在Modbus TCP/IP一側即可做Modbus服務端。
2、應用簡單：用戶不用了解PROFIBUS和Modbus技術細節，用戶只需參考本手冊及提供的應用實例，根據要求完成配置，不需要復雜編程，即可在短時間內實現連接通信。
3、透明通信：用戶可以依照PROFIBUS通信數據區和Modbus通信數據區的映射關系，實現PROFIBUS到Modbus之間的數據透明通信。
三、 技術指標
1、 GW-PB7011接口在PROFIBUS側是一個PROFIBUS-DP從站，在Modbus TCP/IP一側是服務端；接口通過PROFIBUS通信數據區和Modbus數據區的數據映射實現PROFIBUS和Modbus的數據透明通信。
網關WG-PB7011在PROFIBUS一側是DP從站，在Modbus設備一側是服務端，通過以太網接口連接到Modbus設備上。
2、GW-PB7011作為MODUBUS服務端，支持03H、04H、05H、06H、0F、10H號功能；
3、PROFIBUS-DP/V0協議符合GB/T 20540-2006： 測量和控制數字數據通信工業控制系統用現場總線第3部分：PROFIBUS規范；
4、PROFIBUS-DP從站，波特率自適應，zui大波特率12M；
5、PROFIBUS 輸入/輸出數量可自由設定，zui大PROFIBUS輸入/輸出：
① Input Bytes + Output Bytes ≤232Bytes
② Max Input Bytes ≤224Bytes
③ Max Output Bytes ≤224Bytes
6、MODUBUS協議接口是標準以太網接口。
7、供電：24VDC(±25％)，zui大功率3.5W；
8、工作環境溫度：-25～55℃, 濕度≤95%；⑾ 安裝：35mm導軌；
9、防護等級：IP20。
