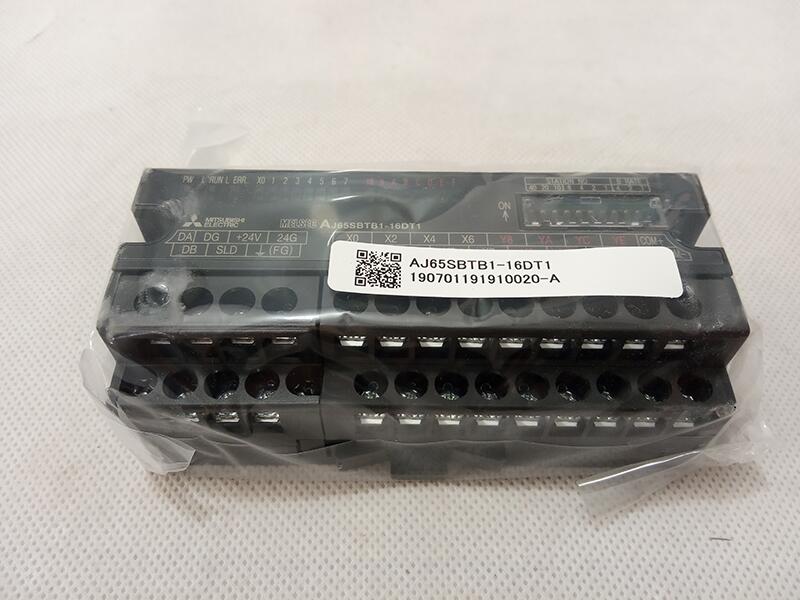

AJ65SBTB1-16DT1端子排型復合模塊
【輸入規格】
輸入點數:8點
絕緣方式:光耦合器絕緣
額定輸入電壓:DC24V
額定輸入電流:約5mA
使用電壓范圍:DC19.2~26.4V(波動率5%以內)
最大同時輸入點數:100%
ON電壓/ON電流:15V以上/3.0mA以上
OFF電壓/OFF電流:3V以下/0.5mA以下
輸入電阻:約4.7kΩ
響應時間:0.2ms以下(DC24V時)
輸入形式:正公共端(漏型)
【輸出規格】
輸出點數:8點
絕緣方式:光耦合器絕緣
額定負荷電壓:DC24V
使用負荷電壓范圍:DC19.2~26.4V(波動率5%以內)
最大負荷電流:0.5A/1點 1.2A/1公共端
最大突入電流:1.0A l0ms以下
OFF時泄漏電流:0.25mA以下
ON時最大電壓降:0.3V以下(TYP) 0.5A 0.6V以下
輸出形式:漏型
保護功能:過載/過電壓/過熱保護功能
響應時間:
OFF->ON:0.5ms以下
ON->OFF:1.5ms以下(電阻負荷)
輸出部分外部供給電源:
電壓:DC19.2~26.4V(波動率5%以內)
電流:17.8mA以下(DC24V、全部點ON時)不包含外部負荷電流
過電流抑制器:齊納二極管
【公共端方式】16點1公共端(端子排型1線式)
【占用站數】1站分配32點(使用16點)
【I/O模塊電源】
電壓：DC20.4~26.4V(波動率5%以內)
電流：55mA以下(DC24V、全部點ON時)不飽含外部負荷電流
【噪聲強度】通過DC型的噪聲電壓500VP-P,噪聲寬度1μs,噪聲頻率25~60Hz的噪聲模擬器所產生的噪聲
【耐電壓】DC外部端子匯總-接地之間AC500V 1分鐘期間
【絕緣電阻】DC外部端子匯總一接地之間DC500V絕緣電阻計測量l0Ω以上
【保護等級】IP2X
【重量】0.18kg
