一、 CS5261功能概述
CS5261是一種高性能TypeC/DP1.4至HDMI2.0轉換器，設計用于連接USB-C型或DP1.4到HDMI2.0轉換器。CS5261集成了DP1.4輸入，一個HDMI2.0輸出。此外，還包括兩個CC控制器，用于CC通信，以實現DP Alt模式和電源傳輸（5V慢速充電）功能，一個用于上游C型端口，另一個用于下行端口。
DP接口包括2條主通道、輔助通道和HPD信號。接收器支持的高達速率為5.4Gbps（HBR2）每條的速率。DP輸入端包含HDCP1.4嵌入密鑰的內容保護方案，用于數字音頻視頻內容的安全傳輸。
HDMI接口包括4個TMD時鐘/數據對、DDC和HPD信號。HDMI發射機能夠支持高達3Gpbs的數據速率，足以處理高達FHD 1080p 120Hz的視頻分辨率和UHD 4k 30Hz格式。HDMI發射機包含支持HDCP1的HDCP1.4與CS5261包含HDCP允許安全傳輸受保護的內容。嵌入式密鑰可用于提供高級別的HDCP密鑰安全性。
CS5261是一種高度集成的單芯片，適用于多個領域市場和顯示應用，如手機電腦投屏、擴展底座，Typec轉換器，擴展塢等。

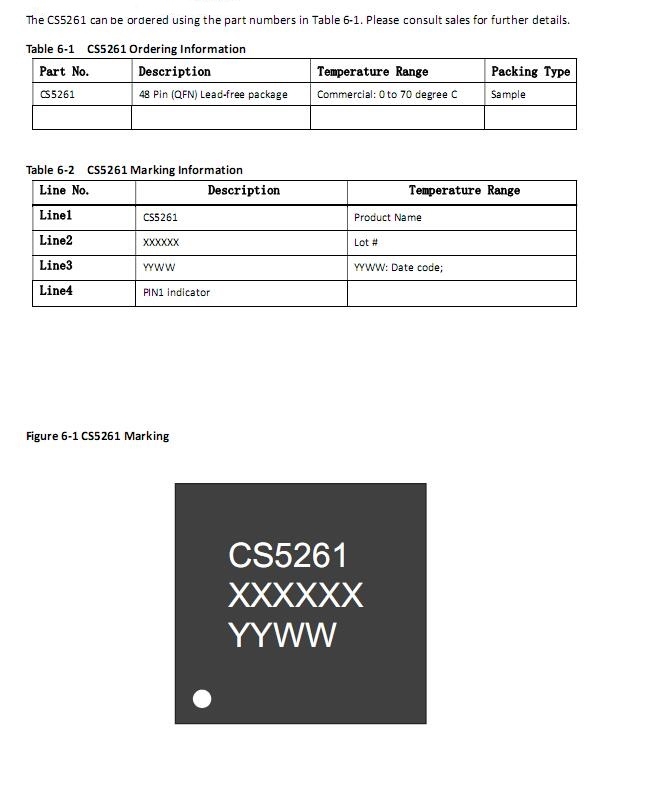

二、 CS5261特點
USB Type-C規范1.2
VESA顯示端口TM（DP）v1。4兼容接收機
HDMI規范v2.0，數據速率高達3-Gbps。
支持USB Type-C通道配置（CC）
嵌入式振蕩器，無需外部晶體
嵌入式MCU與spiflash
嵌入式EDID（如果終端設備沒有，CS5261將響應EDID）
支持HDCP 1.4，帶有支持HDCP發射機/接收機的片上鍵。
支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc
192KHz x8通道的音頻采樣率
LPCM和壓縮音頻編碼格式
用于芯片控制的輔助通道、I2C主機接口
