詳細說明

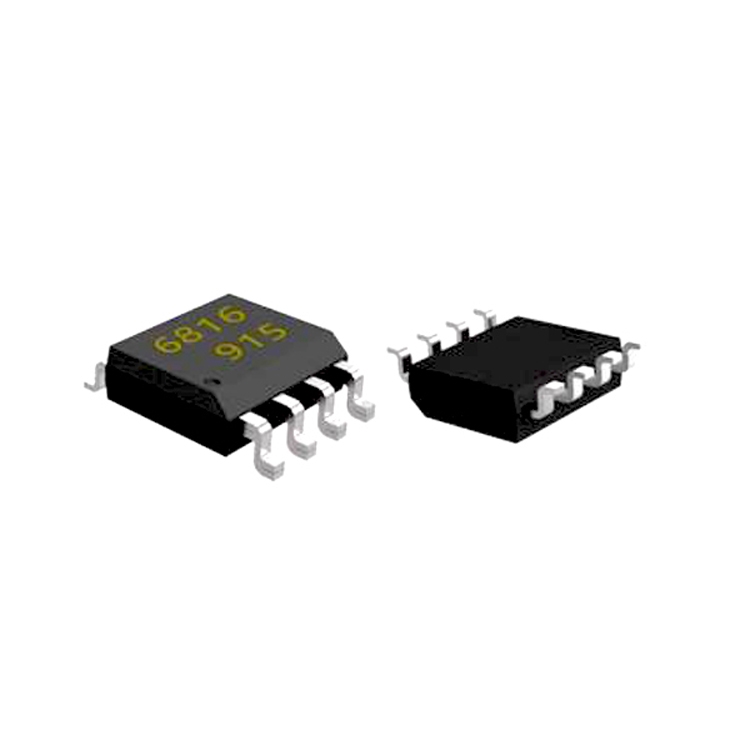

MT6816高速磁性角度編碼器是麥歌恩微電子推出的新一代基于先進的各向異性磁阻（AMR）技術的高速高精度角度編碼器芯片。該芯片內部集成了互成45°擺放的兩對AMR惠斯通電橋組成的敏感元件以及高性能的專用信號處理電路。由于AMR器件在用作角度測量應用的時候工作于飽和區（飽和磁場為300高斯），實際工作時，芯片只對平行于芯片表面的磁場的方向變化做出響應，而與磁場強度無關。所以MT6816可以根據x-y平面內的旋轉磁場產生兩路正弦信號，來計算磁場旋轉角度。由于芯片只對平行于芯片表面的磁場的方向變化做出響應，MT6816在使用過程中，對于磁鐵本身的加工誤差以及磁鐵和芯片的安裝距離誤差要求相對較低。
MT6816提供替代傳統光電編碼器的增量ABZ輸出接口，增量輸出zui大分辨率為1024脈沖/圈或者是4096步/圈。還提供了替代霍爾的增量UVW信號，1~16對極可編程。
MT6816提供了3線或4線SPI接口，供上位機或者M(jìn)CU來讀取芯片內部的14位*對角度數值。同時單線輸出的PWM也可提供分辨率為12位的*對角度數據。

MT6816高速磁性角度編碼器的特性和優勢

?基于先進的AMR各向異性磁阻技術，0~360°*對角度位置檢測；
?輸出分辨率為14位的*對角度數據；
?支持*高轉速25,000 RPM；
?角度輸出的系統延時<2 us；
?-40~125℃ 溫度范圍內均可工作；
?可支持增量ABZ、增量UVW、PWM*對值和SPI總線輸出；
?增量ABZ輸出支持1~1024脈沖/圈，任意整數分辨率客戶可編程；
?增量UVW輸出支持1~16對極任意整數對極客戶可編程；
?AECQ-100認證。

MT6816高速磁性角度編碼器的應用

? *對角度位置傳感器；
? 直流無刷電機控制；
? 伺服電機控制；
? 閉環步進電機控制；
? 替代部分光電編碼器應用。
