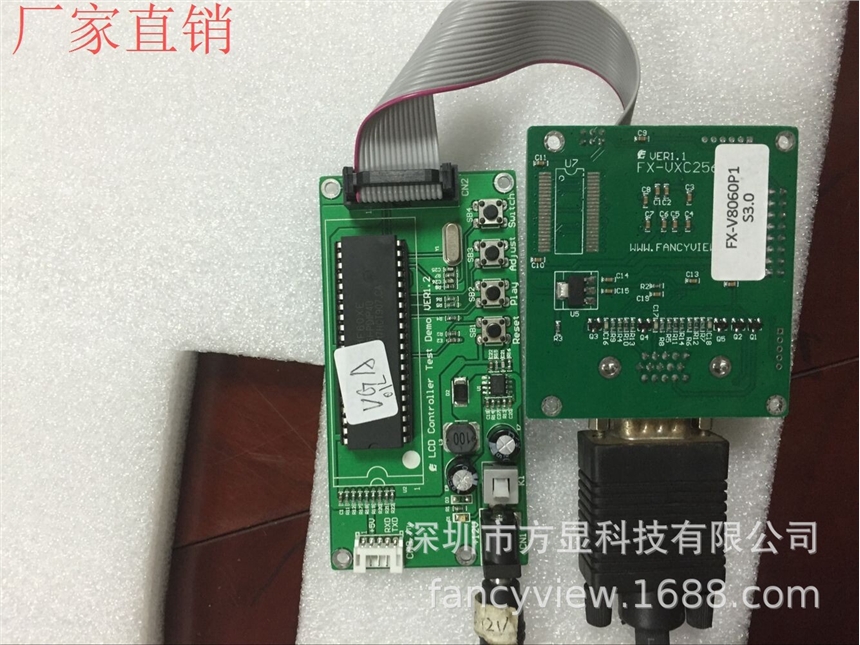

智能VGA控制板是一款可用單片機控制的VGA驅動板，分辨率可選 800×600 或 1024×
768像素（選購時預定），分辨率 800×600 時刷新率為 70 赫茲，分辨率 1024×768 時
刷新率為60 赫茲。視頻輸出采用標準VGA接口，可與任何具備VGA接口的顯示設備連
接。特征描述
智能VGA控制板具有標準的VGA輸出接口可直接驅動12寸以上的LCD或CRT顯示器，分辯率為1024*768或800*600, 64K色。即通過VTer_VGA便可以輕松地用單片機點亮大尺寸的LCD或CRT顯示器了。 智能控制板可大大減輕開發人員的負擔和提高開發效率。專心于產品的應用開發，避免重復性勞動。
圖紙
使用說明
1. 在的X軸，Y軸位置顯示6×13 / 8×16 /12×24 / 16×32 / 24×48 / 32×64像
素的英文字符以及16×16/32×32像素的中文字符，內置有中英文字庫。
2. 在的X軸，Y軸位置繪制直線，圓或橢圓。
3. 實時監控?cái)?shù)據采集（例如A/D轉換），以波形的形式顯示。
4. 顯示預置的圖片，支持BMP和JPG兩種格式(（圖片預存在WQ_VGA的Flash中）。
5. 在位置繪制長寬的矩形。
6. 可選的四線電阻式觸摸屏、聲波觸摸屏驅動或鼠標驅動功能。
7. 自動顯示實時時鐘（可關閉，可位置和時鐘顯示格式）。
8. 所有的功能均可通過單片機的并行口或RS232串行口發送簡單的指令完成。
9. 附送的仿真軟件可實時地觀察各種顯示效果，可取得各條指令格式和參數。仿真
軟件的另一大功能是下載用PC機編輯好的圖片到智能顯示終端。
包裝清單
防護靜電精裝
用途/應用領域
適配各尺寸CRT、液晶顯示器、液晶電視
