產品簡介

MT9223電流傳感器-艾畢勝

產品價格：￥4

上架日期：2022-08-24 11:01:59

產地：廣東深圳市

發貨地：廣東深圳市

供應數量：不限

最少起訂：1個

瀏覽量：221

點擊詢價 QQ洽談

資料下載：暫無資料下載

其他下載：暫無相關下載

詳細說明

MT9223電流傳感器是完全集成化設計的基于霍爾效應的隔離線性電流傳感器芯片系列，產品用于工業，商業和通信系統中的交流或直流電流檢測。每顆MT9223都由一個精密的，低偏移的線性霍爾電路以及內置的低插入電阻的電流導體路徑組成。流經此低電阻電流導體路徑的外加電流會產生一個磁場，芯片將其轉換為成與輸入電流成比例的電壓信號輸出。為了有效抑制外部共模磁場，設計中使用差分電流檢測技術，從而改善了在磁噪聲環境中的精度。通過優化磁信噪比來提升芯片的精度。
基于BCD工藝的低偏移，斬波穩定的霍爾芯片可提供精確的比例電壓，該電壓在制造時會被精確校準。當施加的電流流過內部電流傳導路徑（從引腳1和2到引腳3和4）時，設備的輸出具有正斜率（>VOQ）。該導電路徑的內部電阻典型值為1.2mΩ，可實現低耗能。導電路徑的端子（引腳1至4）與信號線（引腳5至8）電氣隔離。這使得MT9223電流傳感器IC可以在高端電流檢測應用中使用，而無需使用其他昂貴的隔離技術。

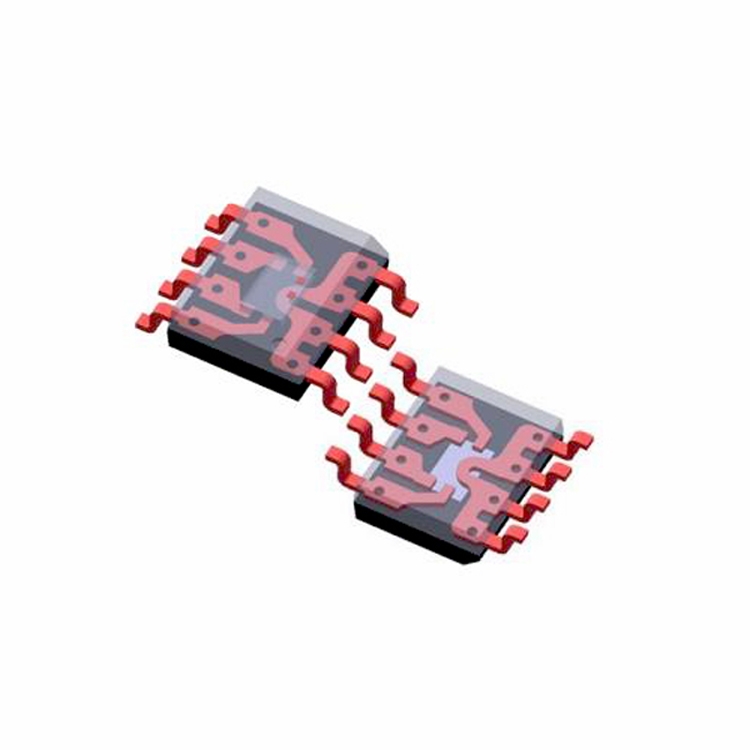

MT9223系列向客戶提供SOP-8封裝，該封裝符合RoHS要求。

MT9223電流傳感器的特點：
?±1.9% 總輸出誤差（典型）；
?±0.5% 全溫度范圍內的典型線性度；
?快速的輸出階躍響應時間：4 μs (典型)；
?150kHz 信號帶寬；
?5.0V 直流電源供電；
?-40℃~125℃ 工作溫度范圍；
?內部導體電阻：
---1.2mΩ；
?電流檢測范圍： (雙向 or 單向)；
---±20A, ±25A, ±30A, ±40A, ±50A；
---+20A, +30A；
?檢測交流與直流的電流信號；
?輸出電壓與電源電壓成比例；
?極其穩定的靜態輸出電壓；
?低噪聲；
?芯片帶寬可通過FILTER引腳設置；
?接近零磁滯；
?安規相關認證：
---隔離電壓：2.4kVrms 1min；
---工作電壓：380Vrms，540VDC or VPK；
?封裝形式：
---SOP-8；
?符合RoHS規定: (EU)2015/863。
MT9223電流傳感器的應用：
?低功率變頻器電流檢測；
?電機相電流檢測；
?組串式光伏逆變器電流檢測；
?充電器和轉換器；
?電源；
?過流保護。
