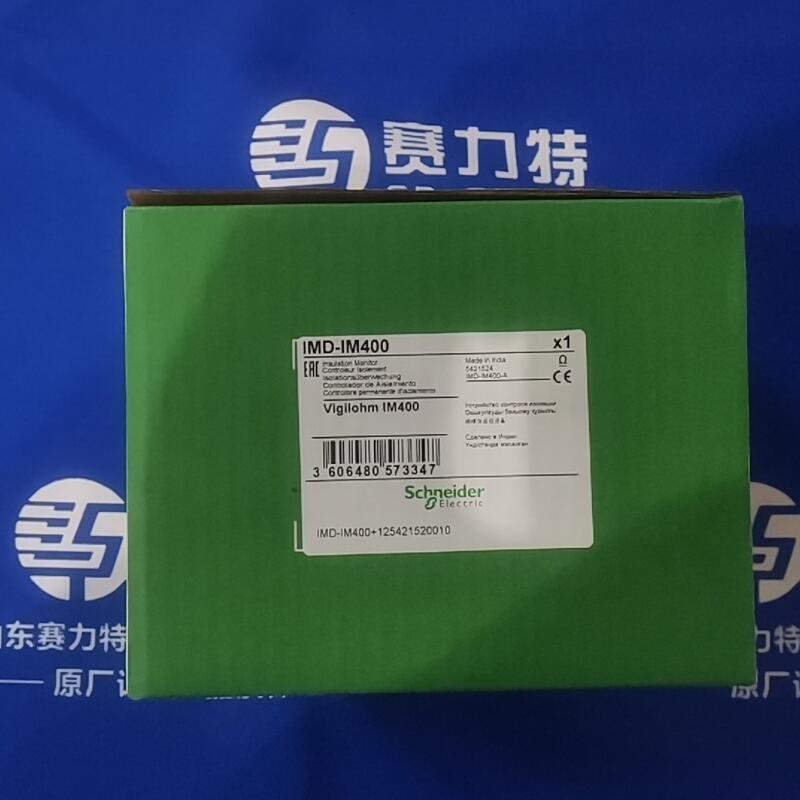

施耐德SCHNEIDER IMD-IM400絕緣監(jiān)測裝置
| 產品系列 | Vigilohm |
|---|---|
| 產品短名 | IM400 |
| 產品類型 | 絕緣監(jiān)測裝置 |
| 產品應用 |
Marine application Standard environment application |
| electrical circuit type | Large or highly disturbed network |
| 接地系統(tǒng) | IT |
| 語言 |
意大利語 法語 德語 中文 葡萄牙語 俄羅斯 西班牙語 英語 |
| 電網額定電壓 |
0…480 V - AC 在…上 45...440 Hz (接至相線的設備) 0…830 V - AC 在…上 45...440 Hz (接至中性線的設備) 0…480 V - DC |
|---|---|
| 測量類型 |
網絡絕緣電阻 - 測量范圍: 10 Ω...10 MΩ 對地泄漏電容 - 測量范圍: 0.1...500 μF |
| 本地信號指示 |
綠色 指示燈: 絕緣電阻讀數范圍 白色 指示燈: 報警閾值以下 紅色 指示燈: 線路或內部故障 黃色 指示燈: 絕緣故障 黃色 閃爍 指示燈: 通信 |
| 閾值設置 |
預報警: 2 kΩ...1 MΩ 報警: 40 Ohm...500 kOhm |
| 延時范圍 | 0...120 分鐘 適用 信號回路 |
| 響應時間 | <= 4 s |
| auxiliary supply voltage |
100...440 V AC 50/60 Hz +/- 15 % 100...440 V AC 400 Hz +/- 15 % 100...440 V DC +/- 15 % |
| 功耗 VA | 25 VA |
| Measurement voltage |
120 V 15 V 33 V |
| 測量電流 |
0…3 mA 0…825 μA 0…375 μA |
| internal impedance |
40 kΩ - AC 在…上 0.1...440 Hz 40 kΩ - DC |
| 試驗 |
手動 自檢 |
| output contact | 2 NO/NC 標準或故障 |
| breaking capacity |
250 V - AC 在…上 6 A 48 V - DC 在…上 1 A |
| 輸入功能 | 注入抑制: 24 V AC 5 mA |
| 通訊端口協(xié)議 | 串口Modbus |
| 通訊接口 | RS485 |
| 顯示類型 | 數字顯示 |
| 安裝類型 | 嵌入安裝 |
| 安裝方式 | 面板 |
| 安裝位置 | 水平方向 |
| 接線能力 | 可拆卸螺旋接線端子0.2…2.5 mm2 |
| 材料 | 熱塑性塑料 |
| 過電壓類別 | III |
| 產品凈重 | 0.75 kg |
| 斷流器尺寸 | 113 x 148 mm |
| 高度 | 123 mm |
| 寬度 | 159 mm |
| 深度 | 90 mm |
