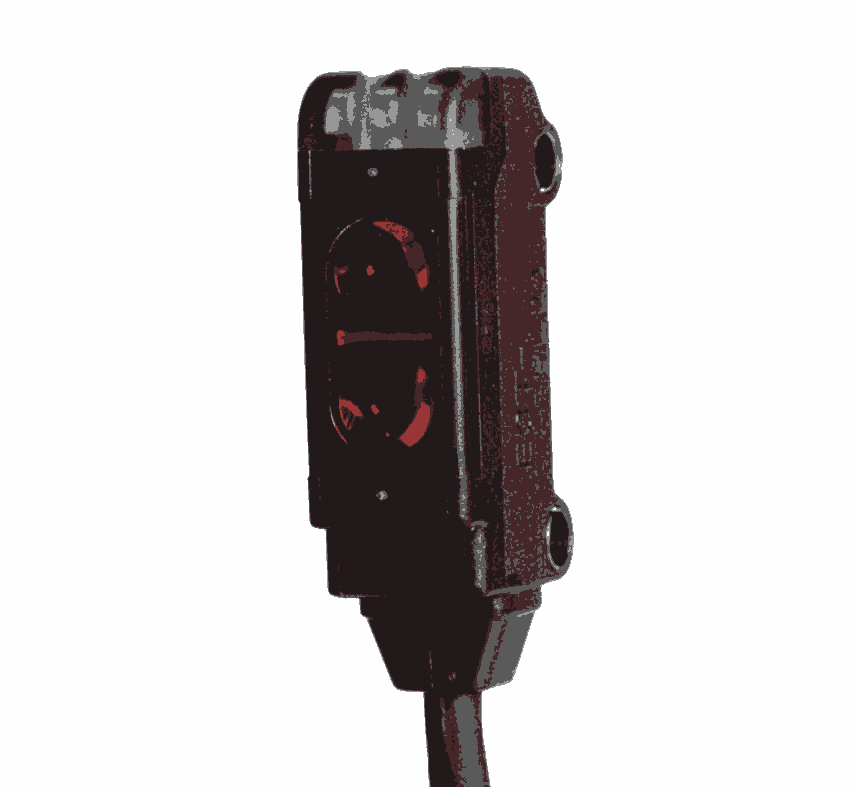

超小型、超薄型的放大器內置型光電傳感器E3T系列，安裝、設置更簡單！更快速！
歐姆龍OMRON 超小型、超薄型的放大器內置型光電傳感器E3T系列，備有：
1、對射型長距離2m型（E3T-ST3□）
2、M3安裝型，設置更容易 （E3T-ST□□M、E3T-FD□□M、E3T-SL□□M）
3、新增可1點安裝的小型圓柱型 （E3T-C□□□（S））
外形尺寸圖
安裝支架（M2安裝側視型用）
E39-L116
安裝支架（M2安裝側視型用）
E39-L117
安裝支架（M2安裝側視型用）
E39-L118
注意事項：
本產品不能以確保安全為目的，直接或間接用于人體檢測。本產品不能作為保護人體的檢測裝置使用。
請勿連接交流電源?？赡馨l(fā)生破裂。
使用注意事項
請勿在超過額定范圍的環境中使用。
●接線時
最大電源電壓為DC26.4V。送電前請確認電源電壓在最大電壓以下。
關于負載短路保護
本機型備有負載短路保護功能。發生了負載短路等時，將變成輸出OFF狀態，因此請修改配線后再次接通電源。短路保護回路被復位。
如果流過額定負載電流1.5倍以上的電流，則負載短路保護功能動作。使用C負載時，請使用突入電流為額定負載電流1.5倍以下的。
●安裝時
安裝光電傳感器時，若用錘等敲擊，會損壞耐水性能，敬請注意。此外，螺絲應帶著彈簧墊圈·平墊圈或齒形防松墊圈擰緊。
（緊固扭矩）
M2安裝型：0.15 N·m以下； M3安裝型：0.5 N·m以下； 小型圓柱型：1 N·m以下
安裝到可動部位
將光電傳感器安裝至機械手等可動部位時，請考慮使用耐彎曲導線（機器人導線）的機型。
●調整時
關于顯示
? 下圖表示電平的狀態。
? 請?jiān)O(shè)定成在穩定動作區域動作。
* 如果設定在穩定區域中，對于設置后的環境變化（溫度、電壓、灰塵、設定偏差等），可靠性更高。無法得到穩定領域的用途中，請注意環境變化。
●其他
請勿在下述設置場所中使用本產品。
? 陽光直射的場所
? 濕度高、可能結露的場所
? 有腐蝕性氣體的場所
? 直接使本體產生振動、晃動的場所
