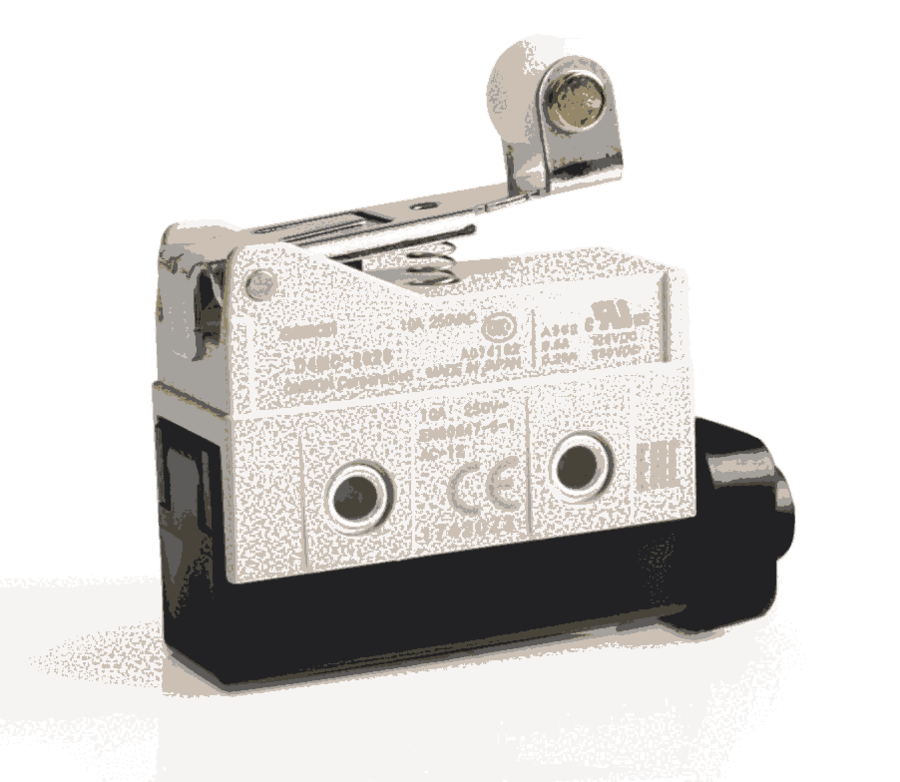

低成本高實用性封閉式開關 D4MC
帶內置標準型開關的封閉式開關，使用壽命長，1千萬次以上的高耐久性?xún)?nèi)藏微動開關確保重復精度。
面板安裝版與Z-標準型開關的操作位置相同。
比微動開關更適用于要求更高機械強度、防塵和防滴性能的應用。
型號結構 種類
注：在灰塵、油滴或濕度很高的環境中，請使用帶模壓端子的開關。請?zhí)?nbsp; 供帶右側、左側或下側導線的型號。
結構和各部分名稱
結構
四周改變端子保護蓋，使得電纜可從左側或右側拉出。
端子螺絲使用M4緊固螺絲（帶內齒墊圈）
外形尺寸/動作特性
滾珠短擺桿型
D4MC-2020
注1.上述各機型的外形尺寸中的未標公差為±0.4mm.
2. 動作特性針對從方向A操作開關時。
3. 去報不超過允許的OT位置。
安裝
使用螺絲在側面安裝開關時，請用M4螺絲擰緊開關并使用墊圈、彈簧墊圈等來確保安裝牢固。
在面板上安裝面板安裝型開關時，小心擰緊，不要超過可定扭矩。擰緊螺絲超過扭矩極限4.91N·m可能造成額定扭矩。
關于正確的緊固轉矩
螺絲松動可能導致功能故障。確保擰緊每個螺絲至適合的緊固轉矩，如下表所示。
