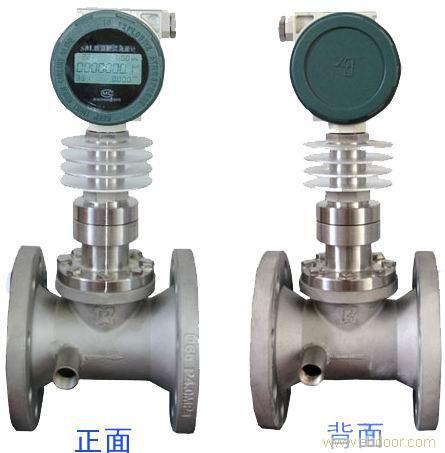

山東青島靶式流量計 氣體液體 力感應式流量計
靶式流量計
產 品 說 明
WF-XY系列靶式流量計的結構形式：
1、插入式 2、法蘭管道式 3、對夾式 4、在線可拆裝式
5、管錐螺紋 6、卡箍式 7、高/低溫型 8、溫壓補償型
靶式流量計工作原理
WF-XY系列靶式流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。
當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力
Cd——物體阻力系數
A ——阻流件對測量管軸向投影面積(mm2)
ρ ——工況下介質密度（kg/m3）
v ——介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。
XY系列智能流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。
◆ 管徑范圍寬：Φ15~Φ2000至更大；
◆ 溫度范圍廣：-196 ~ 500℃；
◆ 適用多種介質：氣體、液體（包括高粘度液體、原油、漿體）、蒸汽；
◆ 適用于低流速介質，其可測量低流速為0.08m/s。
WF-XY系列靶式流量計參數
|
產品名稱 |
靶式流量計，力感應式流量計 |
|
適用介質 |
氣體、液體、蒸汽、漿體、稠油、高粘度介質的流量計量 |
|
管徑(DN) |
DN15～DN3000mm至更大 |
|
公稱壓力 |
0.6～4MPa （指連接法蘭公稱壓力，非介質的工作壓力） |
|
工況溫度 |
-20～+500℃（需更高溫度請與工廠聯系） |
|
測量精度 |
±0.2～±1.5%FS |
|
量程范圍 |
1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%) |
|
殼體材質 |
碳鋼；不銹鋼； |
|
供電方式 |
內置3.6VDC鋰電池（可用兩年）；外供24VDC； |
|
輸出信號 |
4～20mA二線制；脈沖0～1000HZ；RS485 |
|
防護等級 |
IP65；IP67 |
|
防爆標志 |
本安型ExiallCT4；隔爆型ExdllCT4 |
|
表頭顯示 |
累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢 |
|
連接方式 |
管道法蘭式(DN15-300mm)；插入式（DN100- N6000mm至更大）。 |
|
安裝要求 |
可水平、垂直安裝；前后直管道應滿足前10D后5D（D公稱通徑） |
|
特殊連接 |
螺紋式；對夾式；在線拆裝式；（需特殊連接定貨時請說明） |
WF-XY系列靶式流量計產品特點
● 無可動部件，耐臟污，安裝簡便免維護
● 可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
● 整機全密封無死角，無任何泄漏點，可耐42MPa高壓
● 壓力損失小，僅為標準孔板的1/2△P左右
● 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
● 適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流
● 具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
● 具有一體化溫度、壓力補償，直接輸出質量或標方
● 具有可選小信號切除、非線性修正、濾波時間可選擇
● 計量準確，精度可達到0.2~1.5%
● 重復性好，一般為0.05～0.08%，測量快速
● 儀表內設自檢程序，故障現象一目了然
● 抗干擾，抗雜質能力特強
● 多種輸出形式，能遠傳各種參數
● 抗震動性強，一定范圍內可測脈動流
