通信處理器 CP 342-5，用于將 SIMATIC S7-300 在 PROFIBUS DP 上， S5 兼容，PG/OP- 和 S7 通信

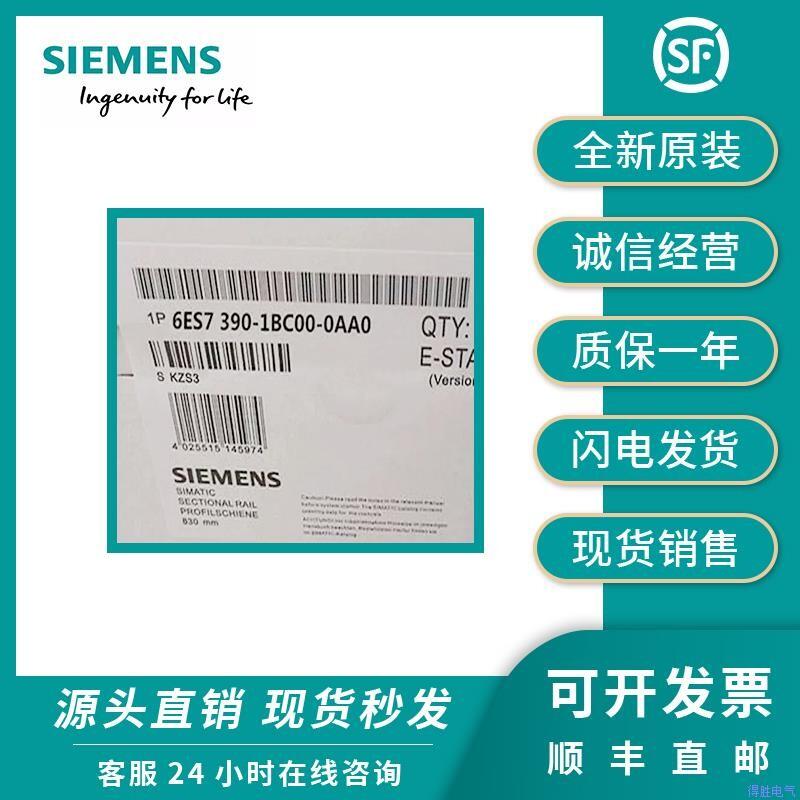

西門子S7-300 PLC導軌底座 6ES7 390-1BC00-0AA0
傳輸率
● 在第一個接口處 / 符合 PROFIBUS 9.6 kbit/s ... 12 Mbit/s
接口
接口數量 / 符合工業以太網 0
電氣連接數量
● 在第一個接口處 / 符合 PROFIBUS 1
● 適用于電源 1
電氣連接規格
● 在第一個接口處 / 符合 PROFIBUS 9 針 Sub-D 插口 (RS485)
● 適用于電源 4 針端子排
供電電壓，電流消耗，損耗功率
電壓類型 / 電源電壓 DC
供電電壓 / 1 / 來自背板總線 5 V
供電電壓 24 V
供電電壓 / 外部 24 V
供電電壓 / 外部 / DC 時 / 額定值 24 V
相對正公差 / DC 時 / 24 V 時 20 %
相對負公差 / DC 時 / 24 V 時 15 %
消耗電流
● 來自背板總線 / DC 時 / 5 V 時 / 典型 0.15 A
● 來自外部電源電壓 / DC 時 / 24 V 時 / 典型 0.25 A
損耗功率 [W] 5 W
