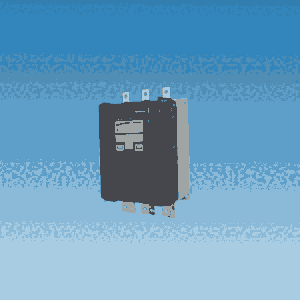

MC-HX軟起動器一種新型智能化的異步電動機起動、保護裝置。它是集起動、顯示、保護、數據采集于一體的電機終端控制設備。用戶使用較少的元件，就可實現較復雜的控制功能。而中英文界面顯示又使得操作更簡便。同時CMC-HX軟起動器內部集成電流互感器，用戶無需外配。
1、SCR觸發
閉環控制算法SCR閉環控制功能，專為標準負載和重型負載設計。用戶可根據負載情況選擇限流起動和電壓斜坡起動，實現平滑的無轉矩震蕩起動效果。
參數內置十種負載類型可供用戶選擇，針對于每類負載提供起動控制曲線，使得軟起動與負載進行匹配，以達到良好的起動、停止效果。
3、多種起動、停車方式
電壓指數曲線、電壓線性曲線、電流指數曲線、電流線性曲線，并可在每種方式下施加可編程突跳起動轉矩及起動電流限制。根據不同的負載，可選擇相應的起動曲線，達到很好的起動效果。多種停車方式，可編程軟停車、自由停車、制動剎車、泵停?；A(chǔ)算法使得電機起動、停止更加準確、平滑。
標配Modbus RTU通訊。選配以太網/GPRS通訊模塊，方便用戶網絡連接控制，提高系統的自動化水平及可靠性。
5、模擬信號控制
用戶可輸入4—20mA或0—20mA標準信號，并可進行模擬量的上、下限設定，實現對電機起、?？刂萍皥?bào)警。還可通過軟起動器進行數據(壓力、溫度、流量等)的傳輸。具有4—20mA或0—20mA標準模擬信號輸出功能。
90KW以下為全塑殼結構，采用阻燃ABS材料加工而成，90KW及以上功率段上蓋為塑殼結構、主框架采用敷鋁鋅板材料加工而成，具有耐熱、抗腐蝕特性。
可通過機身接口將面板外引至設備操作面遠程操作，方便現場使用。
所有外部控制信號均采用光電隔離，并設置了不同的抗噪級別，適應工業環境中使用。
9、雙參數功能
具有兩套基本參數，可分別控制兩臺不同功率的電機。
自適應電源頻率50/60Hz自適應功能，方便用戶使用。
可以記錄10次故障。便于查找故障原因。
全程檢測電流及負載參數，具有過流、過載、欠載、過熱、斷相、短路、三相電流不平衡、相序檢測、頻率錯誤等微機保護功能。
采用LCD液晶顯示面板，具有中英文兩種顯示界面，使編程及參數調整更加方便。
控制電源
AC110V--AC220V±15% 50/60Hz
三相電源
標準接線AC380V、690V、1140V±15%，內三角接線AC380V±15%
標稱電流
18A--1200A，共23種額定值
適用電機
一般鼠籠型異步電動機
起動方式
電壓指數曲線、電壓線性曲線、電流指數曲線、電流線性曲線
停車方式
自由停車、軟停車、制動剎車、泵停
邏輯輸入
阻抗1.8KΩ，電源+24V
起動頻度
可做頻繁或不頻繁起動,建議每小時起動不超過10次
保護功能
過流、過載、欠載、過熱、缺相、三相電流不平衡、相序檢測、電機過熱、頻率錯誤等
防護等級
IP00、IP20
冷卻方式
自然冷卻或強迫風冷
安裝方式
壁掛式
環境條件
海撥超過2000米，應相應降低容量使用
環境溫度在-25+45°C之間
相應濕度不超過95%(20°C±5°C)
無易燃、易爆、腐蝕性氣體，無導電塵埃，室內安裝，通風良好，振動小于0.5G
軟起動器外形及開孔尺寸(單位：mm 以380V為例)
型號
結構編號
G
H
I
K
L
M
A
B
C
毛重
CMC-008~022/3-HX
F005
172
320
172
156
240
6
20
10
100
4.5
CMC-030~045/3-HX
F005
172
320
172
156
240
6
20
10
100
4.7
CMC-055~075/3-HX
F005
172
320
172
156
240
6
20
10
100
5.1
CMC-090~185/3-HX
F006
285
474
235
230
390
9
20
10
100
20.6
CMC-220~315/3-HX
F007
320
512
235
270
415
9
20
10
100
25.6
CMC-400~630/3-HX
F008
400
647
235
330
495
9
20
10
100
37.6
75KW及以下
90KW-185KW產品
220KW-315KW產品
400KW-630KW產品
規格型號
序號
額定
電流（A）
380V
690V
1140V
適配功率(KW)
尺寸
適配功率(KW)
尺寸
適配功率(KW)
尺寸
1
18
7.5
F005
15
F005
22
F005
2
24
11
22
33
3
30
15
30
45
4
39
18.5
37
55
5
45
22
45
65
6
60
30
55
90
7
76
37
75
110
8
90
45
90
135
9
110
55
110
165
10
150
75
132
F006
225
11
180
90
F006
160
280
F006
12
218
110
200
344
13
260
132
250
400
14
320
160
300
505
F007
15
370
185
350
584
16
440
220
F007
400
F007
695
17
500
250
456
789
18
560
280
500
884
F008
19
630
315
560
F008
995
20
780
400
F008
700
21
920
470
22
1000
530
23
1200
630
注：尺寸 F005:172×320×172、F006:285×474×235、F007:320×512×235、F008:400×647×235(寬×高×厚)
2、負載應用
4、通訊功能
6、全耐火材料
7、可外引面板
8、強大的抗干擾性
10、電源頻率
11、動態故障記憶
12、完善的保護功能
13、友好的人機界面
