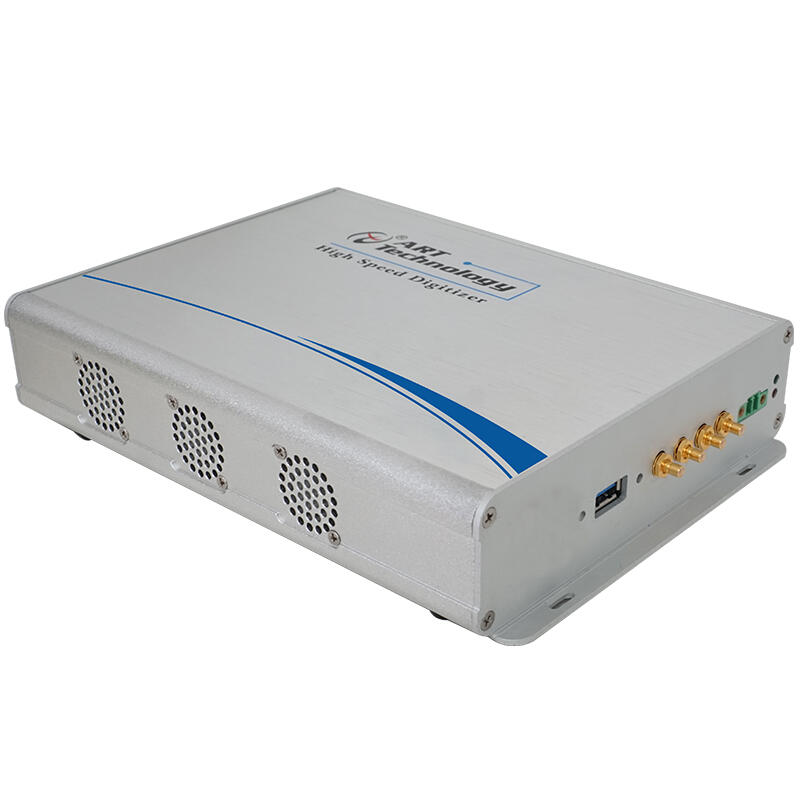

產品簡介
與LabVIEW無縫連接，提供圖形化API函數。是一種基于USB總線的同步采集卡。該板卡提供4路單端模擬量輸入，14位（USB8504）、14位（USB8514）ADC采樣精度，轉換速率高達80MS/s。
指標參數
|
AD模擬量輸入 |
ADC分辨率 |
14位（Bit） |
|
|
輸入通道 |
4路單端 |
||
|
輸入量程 |
±5V、±1V |
||
|
采樣率 |
高達40MS/s（USB8504）/80MS/s（USB8514） |
||
|
采樣方式 |
同步采樣 |
||
| 存儲器深度 | 板載2GB 內存 | ||
|
校準方式 |
軟件自動校準 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
觸發源 |
軟件觸發、ATR觸發、DTR觸發、Trigger 信號觸發（用于多卡同步） |
||
|
ATR輸入源 |
從AI0~AI3的任一通道輸入 |
||
|
觸發源輸入范圍 |
ATR輸入范圍 |
同AD量程 |
|
|
DTR輸入范圍 |
標準TTL電平 |
||
|
輸入阻抗 |
1MΩ（50Ω可定制） |
||
|
帶寬 |
20MHz（USB8504）/40MHz（USB8514） |
||
|
時鐘源 |
板載時鐘、主卡同步10M時鐘、外部參考10M時鐘、 外時鐘 |
||
|
外時鐘輸入范圍 |
USB8504：10MHz~40MHz，幅值為2Vpp~5Vpp USB8514：10MHz~80MHz，幅值為2Vpp~5Vpp |
||
