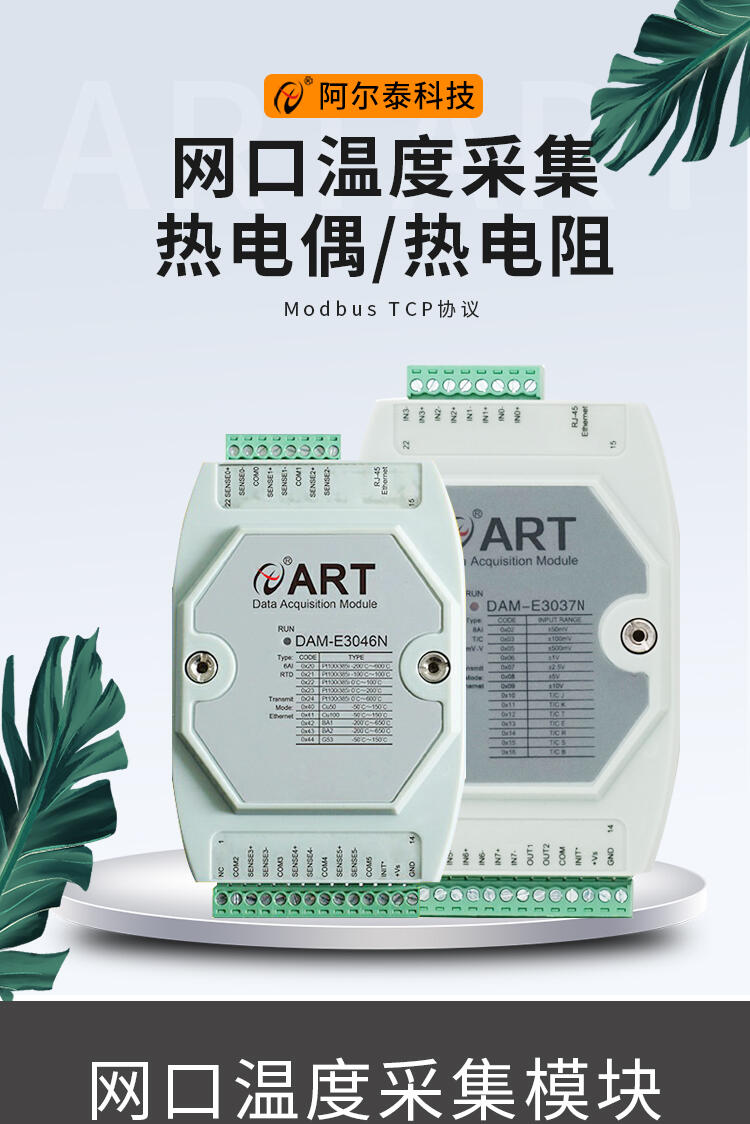

DAM-E3037為8路模擬量輸入采集模塊，可采集熱電偶和電壓值，以太網通訊接口，帶有標準Modbus TCP協議。配備良好的人機交互界面，使用方便，功能豐富。
指標參數
|
模擬量輸入 |
|
|
輸入通道 |
8路差分 |
|
輸入類型 |
熱電偶， mV，V |
|
熱電偶類型 |
J型（0～1200℃） K型（0～1300℃） T型（-200～400℃） E型（0～1000℃） R型（0～1700℃） S型（0～1768℃） B型（0～1800℃） |
|
電壓量程 |
±50 mV，±100 mV，±500 mV，±1.0V，±2.5V，±5.0V，±10.0V |
|
分辨率 |
16Bit |
|
精度 |
0.1% |
|
采樣速率 |
10HZ |
|
輸入阻抗 |
> 10 M |
|
斷偶檢測 |
溫度量程下有斷偶檢測 |
|
其他 |
每通道可獨立設置量程 |
|
數字量輸出 |
|
|
通道數量 |
2路 |
|
集電極開路輸出 |
負載30V，100mA |
|
其他 |
|
|
隔離電壓 |
2500VRMS(浪涌保護電壓) |
|
通訊接口 |
10/100M以太網 |
|
看門狗 |
雙看門狗 |
|
供電電壓 |
+7V～30VDC |
|
電源保護 |
電源反向保護 |
|
功耗 |
2.8W/24VDC |
|
操作溫度 |
0℃～＋70℃ |
|
存儲溫度 |
-20℃～＋85℃ |
|
