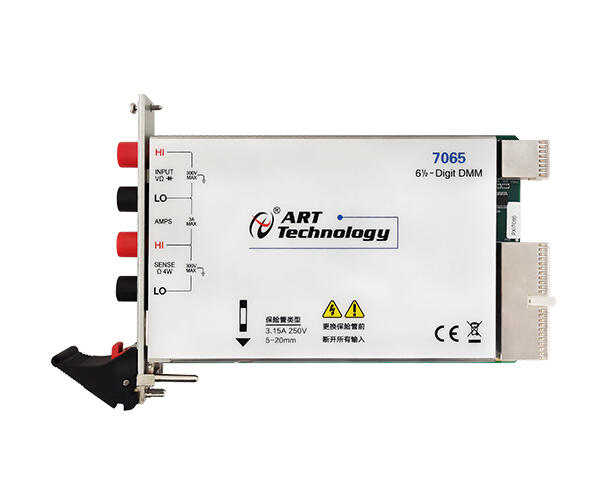

六位半數字萬用表卡，可以對電壓、電流、電阻、頻率和溫度多種值進行測量，可直接安裝在計算機系統中，構成實驗室、產品質量檢測中心等各種領域的數據采集、波形分析和處理系統。也可構成工業生產過程監控系統。與LabVIEW無縫連接，提供圖形化API函數。
產品特性
六位半精度
最大采樣3000次/秒
AC真有效值測量
直流測量精度達到 0.05%
超量程返回NaN
自動/手動量程選擇
測量信號數字隔離
測量類型
直流/交流電壓、直流/交流電流、二線/四線電阻、二極管、頻率/周期、溫度
測量量程
直流電壓
100mV、1V、10V、100V、300V
交流電壓
100mV、1V、10V、100V、300V
直流電流
10mA、100mA、1A、3A
交流電流
10mA、100mA、1A、3A
電阻
100Ω、1KΩ、10KΩ、100KΩ、1MΩ、10MΩ、100MΩ
線性頻率測量
20Hz~300KHz
觸發功能
觸發輸入
觸發類型
Trigger、Sample Trigger
觸發源
Auxiliary connector (AUX I/O connector),
PXI Trigger lines
電平
3.3V TTL
測量完成輸出
電平
3.3VTTL
輸出阻抗
100Ω
極性
高低電平可選
