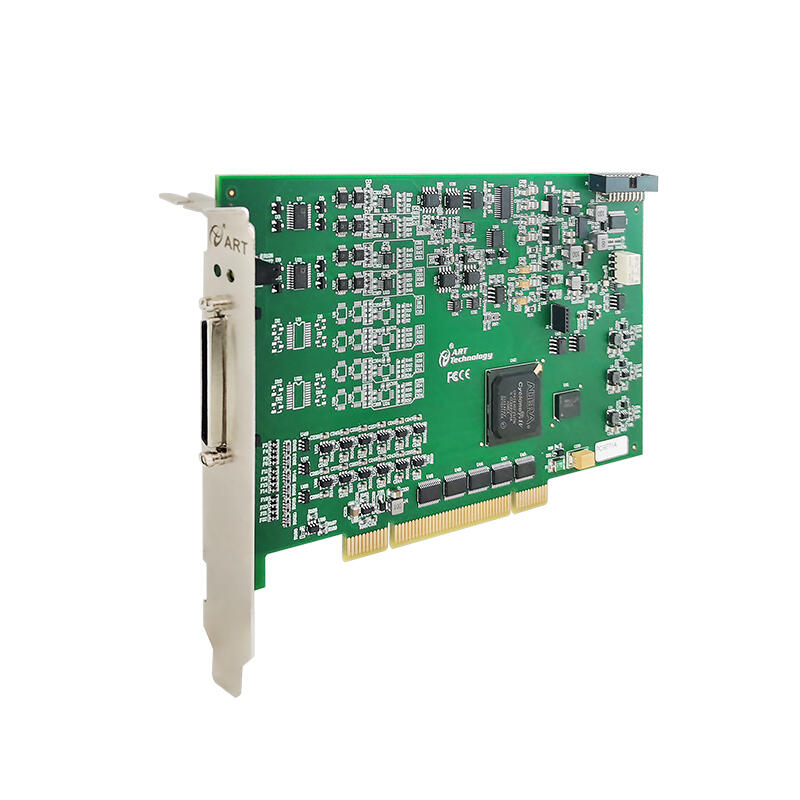

北京阿爾泰科技多功能數據采集卡。該系列板卡提供8/4路單端或差分同步模擬輸入通道；2路模擬量同步輸出；8路帶緩沖數字I/O，16/8路可編程I/O及2/1通道多功能計數器。
指標參數
|
型號 |
AD |
DA |
CTR |
DIO |
||||
|
分辨率 |
通道 |
采樣率 |
分辨率 |
通道 |
采樣率 |
通道 |
通道 |
|
|
PCI9770 |
16 |
8 |
2MS/s |
16 |
2 |
2MS/s |
2路 |
24路 |
|
PCI9770A |
16 |
8 |
1MS/s |
16 |
2 |
1MS/s |
2路 |
24路 |
|
PCI9770B |
16 |
8 |
500KS/s |
16 |
2 |
500KS/s |
2路 |
24路 |
|
PCI9771 |
16 |
4 |
2MS/s |
16 |
2 |
2MS/s |
1路 |
16路 |
|
PCI9771A |
16 |
4 |
1MS/s |
16 |
2 |
1MS/s |
1路 |
16路 |
|
PCI9771B |
16 |
4 |
500KS/s |
16 |
2 |
500KS/s |
1路 |
16路 |
|
AI模擬量輸入 |
采樣范圍 |
±10V、±5V、±2V、±1V |
|
采集方式 |
同步采集 |
|
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
8K字（點）FIFO |
|
|
觸發源 |
軟件強制觸發、模擬量觸發、外部數字量觸發、AI首通道觸發 |
|
|
AO模擬量輸出 |
采樣范圍 |
±10V |
|
存儲器深度 |
8K字（點）FIFO |
|
|
生成模式 |
單點（按需）生成、有限點生成、連續生成 |
|
|
通道輸出模式 |
同步輸出 |
|
|
CTR計數器 |
計數器位數 |
32 |
|
電氣標準 |
TTL電平 |
|
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、 雙邊沿間隔測量、線性位置測量、角度位置測量 |
|
|
CO：脈沖輸出 |
||
|
采樣方式 |
CI：按需單點采樣、有限點采樣、連續采樣 CI存儲器深度：2K點FIFO |
|
|
CO：按需單點采樣、有限點采樣、連續采樣 |
||
|
DI/O |
通道數 |
8路支持帶緩存DIO（P0.<0..7>） |
|
PFI通道 |
16路/8路 |
|
|
配置方式 |
程控I/O方向與狀態 |
|
|
DIO存儲器深度 |
2K點FIFO |
|
|
軟件自動校準 |
||
|
支持多卡同步 |
||
