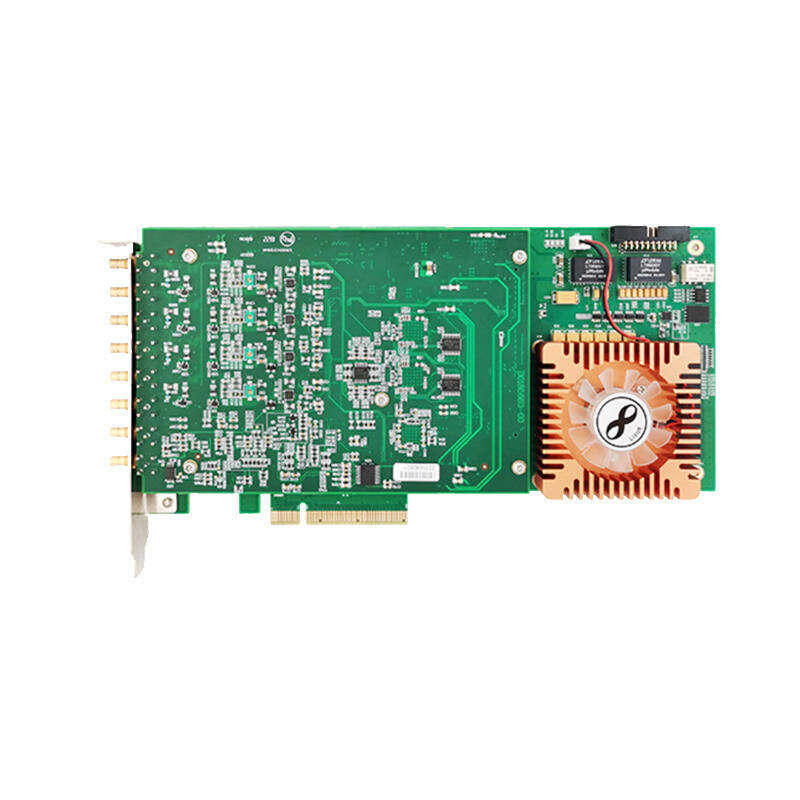

PCIe8562/8564/8566
250MS/s 12/14/16位 4通道同步采樣，100MHz模擬帶寬與LabVIEW無縫連接，提供圖形化API函數
指標參數
|
模擬量輸入 |
ADC分辨率 |
12位（PCIe8562）， 14位（PCIe8564）， 16位（PCIe8566） |
|
輸入通道 |
4路單端 |
|
|
采樣率 |
250MS/s |
|
|
輸入量程范圍 |
±1V或±5V |
|
|
采樣方式 |
同步采樣 |
|
|
AD采集模式 |
支持連續采樣、有限點采樣 |
|
|
存儲器深度 |
板載2GB DDR3 SDRAM |
|
|
校準方式 |
軟件自動校準 |
|
|
耦合方式 |
直流耦合、交流耦合 |
|
|
觸發源 |
模擬觸發、數字觸發、TRIG觸發 |
|
|
輸入阻抗 |
1MΩ、50Ω（可程控配置） |
|
|
模擬帶寬 |
100MHz |
|
|
支持多卡同步 |
||
|
可搭配PCIe-SSDM2X存儲模塊實現高達2GB/s實時數據流盤 |
||
