總線結構

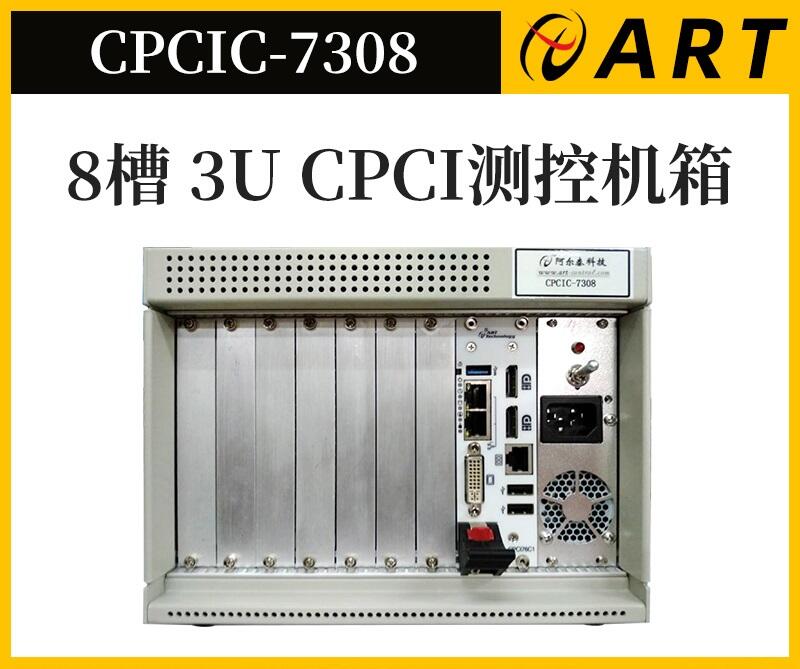

阿爾泰科技 CPCIC-7308 是一款 8 槽 CPCI 機箱，該機箱為標/準 4U 高度，提供了一個system插槽、七個外設插槽。 機箱使用靈活的模塊化設計，方便系統的使用和維護。
性能指標
支持 3UCompactPCI 插卡的 4U 高機箱
8 槽 3U CompactPCI 32 位/66MHz 高速總線無源背板
一個系統插槽和 7 個 CompactPCI 外圍插槽
符合 PICMG2.0（Compact PCI 規范）標/準
符合 PICMG2.1（熱拔插規范）標/準
符合 PICMG2.11（CPCI 電源接口規范）標/準
帶散熱系統
工作溫度：0℃～+55℃
存儲溫度：-20℃～+80℃
相對濕度：5～95%，無凝露
尺寸：233mm×258mm×177mm (L×W×H)
指標參數
|
產品指標 |
機箱整體為4U高度金屬結構 |
|
8槽3U Compact PCI 32位/66MHz高速總線無源背板 |
|
|
8槽3U CPCI背板，1個系統槽，7個擴展槽 |
|
|
V(I/O)可選+3.3V或+5V |
|
|
250W ATX電源 |
|
|
符合PICMG2.0（Compact PCI規范）標/準 符合PICMG2.1（熱拔插規范）標/準 符合PICMG2.5 R1.0 Compact PCI計算機技術規格 |
|
|
溫控可調速風扇 |
|
|
裝有4個帶濾網風扇（濾網可拆卸） |
|
|
可支持不帶隔離或帶隔離 |
|
|
EMC/EMI：CE，FCC Class A |
|
|
工作溫度：0℃~+50℃ |
|
|
存儲溫度：-20℃~+80℃ |
|
|
相對濕度：5%~95%，無凝露 |
|
|
尺寸：233mm×177mm×258mm（W×H×D） |
