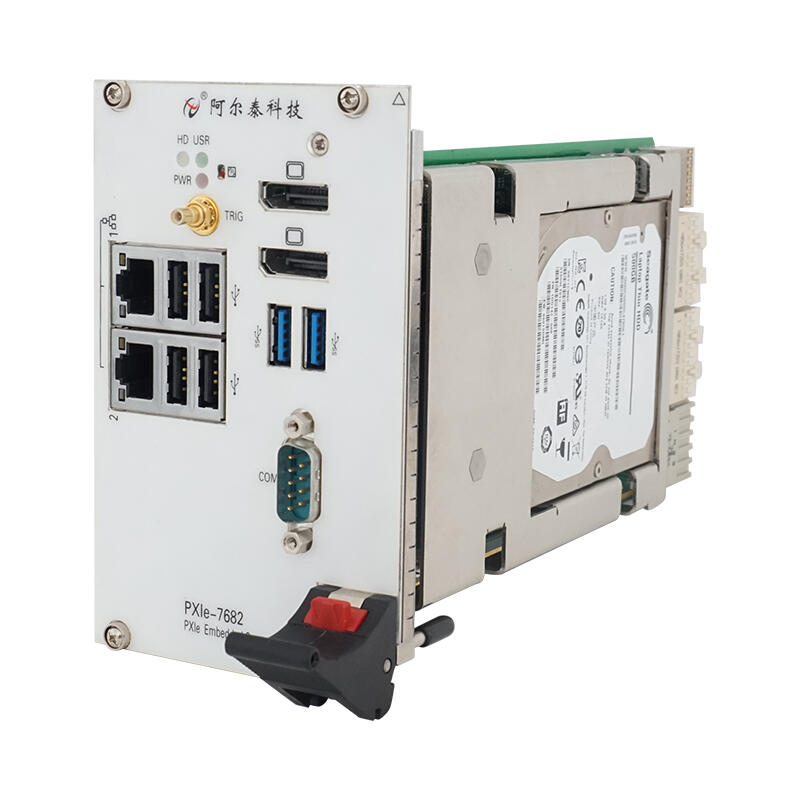

北京阿爾泰科技 PXIe7682是專為PXI-express的混合測試系統設計的3U PXIe控制器，采用Inb? Core?i7/i5/i3?第四代高性能處理器，內存可支持高達16G DDR3L。該系統PXI Express的b配置為通用的4Port 4lan的模式，數據吞吐量高達8GB/S。PXIe7682?還提供豐富靈活的?I/O接口，包括兩個DisplayPort?接口，可同時連接兩個顯示器。兩個USB3.0接口，可以連接高速的外部設備，兩個千兆以太網口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。產品設計經過嚴格測試已成熟應用，能長時間穩定可.靠地工作，可廣泛應用于工業自動化控制，計算機領域。
指標參數
|
系統 |
處理器 |
Inb? Core?i7/i5/i3?第四代高性能處理器 |
|
芯片組 |
Inb? QM87 Express?芯片組 |
|
|
內存 |
DDR3L SDRAM高達16GB |
|
|
PXIe express總線 |
支持4port??4lan b模式 |
|
|
顯示接口 |
DP接口 |
2路DP接口 （分辯率高達：3840X2160@60Hz） |
|
存儲設備 |
SATA接口 |
板載2.5寸500GB SATA硬盤（或者更大） |
|
I/O接口 |
USB2.0 |
4個USB2.0 |
|
USB3.0 |
2個USB3.0 |
|
|
串口 |
1路串口（RS232/RS422/RS485） |
|
|
觸發I/O |
前面板提供B連接器， 用于PXI觸發總線發送/接收外部觸發信號 |
|
|
以太網接口 |
帶寬 |
10/100/1000Base-TX |
|
控制器 |
Inb?82574L |
|
|
接口 |
2路以太網口 |
|
|
應用環境 與 機械尺寸 |
工作溫度 |
0~60℃ -20~70℃，配SSD |
|
存儲溫度 |
-40-85℃ |
|
|
相對濕度 |
5%-95% |
|
|
尺寸 |
3U/4槽PXI/CompactPCI標.準 |
|
|
重量 |
1.2Kg |
|
|
系統功耗 |
50W |
|
|
操作系統 |
Win7/Win8/Win10/ Linux |
|
