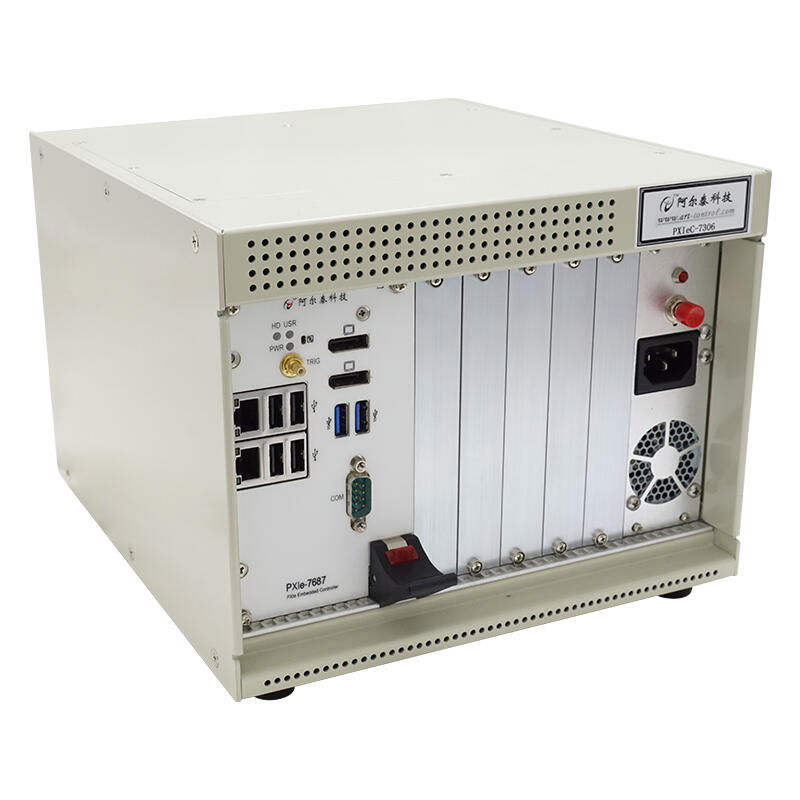

阿爾泰科技 PXIeC-7306 是一款 6 槽 PXI Express 機箱，具有一系列技術功能。PXIeC-7306 機箱符合 PXI Express 和 cPCI Express 規范，提供了一個 system 插槽、一個 system timing 插槽、4 個 hybrid 外設插槽，以滿足用戶更高帶寬的多樣測控應用需求,使用 hybrid 插槽設計可以將 Compact PCI、 PXI、Compact PCI Express 和 PXI Express 模組安裝到 PXIeC-7306 機箱中的外設插槽內，從而提 供了的靈活性。PXIeC-7306 建構為 Four-Link 的 PXI Express 機箱，可以提供支援 6GB/s 的 系統帶寬，并為每個 PXI Express 插槽提供支援 2GB/s 的外設頻率。 PXIeC-7306 機箱采用智能系統監控控制器，可以回報機箱的各種狀態，包括風扇轉速、系統電 壓和內部溫度等。PXIeC-7306 機箱配有一個工業級交流電源，可在攝氏 55 度以下提供 250 瓦的功率， 并且通過機箱背部的 2 個 120mm 冷卻風扇，提供的冷卻能力。綜上所述，PXIeC-7306 機箱成為 滿足您測試和量測需求的 PXI Express 平臺的選擇。
特點
符合 PXITM _5 PXI Express 硬件規范 REV.10
6 槽 PXI Express 機箱，一個 system 插槽、一個 system timing 插槽、4 個 hybrid 外設插槽
Four-Link 的 PXI Express 機箱 ? 支援 6GB/s 的系統帶寬
每個 PXI Express 插槽支援 2GB/s 的外設頻率
0℃- 55℃的寬溫作業范圍，于攝氏 55 度以下，的總可用功率為 250 瓦
提供 250 瓦工業級交流電源
指標參數
|
產品指標 |
6槽PXI Express機箱，1個系統插槽、1個系統定時插槽、 2個混合外設插槽和2個PXI-1外設插槽 |
|
4-Link PXI Express機箱，支持高達6GB/s帶寬 |
|
|
系統定時插槽與混合外設插槽支持可達2GB/s外設帶寬 |
|
|
高速時鐘同步功能（PXIeC-7306L無此功能） |
|
|
智能機箱管理 自動風扇轉速控制 |
|
|
電源、溫度和風扇監控 |
|
|
250W工業級交流輸入電源 |
|
|
操作環境溫度：0～55℃ |
|
|
相對濕度：10～90% |
|
|
尺寸： 233mm×177mm×258mm（W×H×D） |
