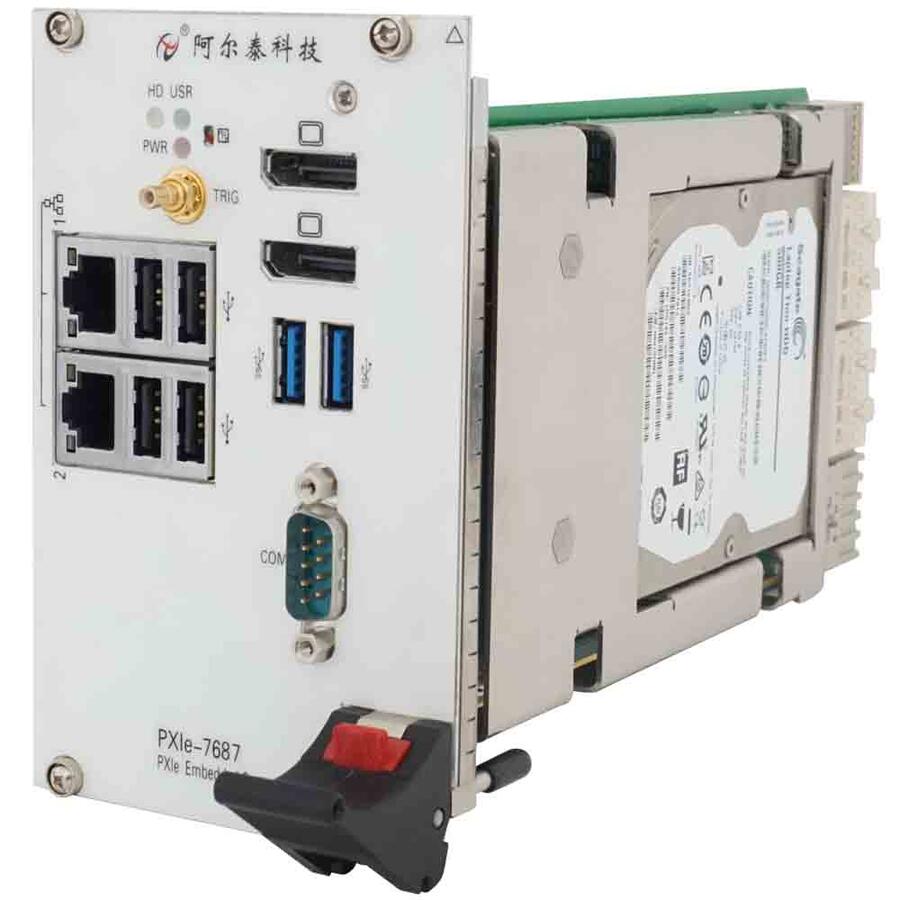

PXIe7687是阿爾泰科技專為PXI-express的混合測試系統設計的3U PXIe控制器，采用Inb®Celeron® Processor 2000E 2M Cache, 2.20 GHz高性能處理器，內存可支持32G DDR3L。該系統PXI Express的b配置為通用的4Port 4lan的模式，的數據吞吐量為8GB/S。PXIe7687 控制器還提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，可同時連接兩個顯示器。兩個USB3.0接口，可以連接高速的外部設備，兩個千兆以太網口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。產品設計經過嚴格測試已成熟應用，能長時間穩定可.靠地工作，可廣泛應用于工業自動化控制，計算機領域。
特點
的處理性能，支持Inb® Celeron® Processor 2000E處理器
? 支持雙通道 DDR3L SODIMM 1600MHz內存，可達32 GB
? 系統帶寬支持 8 GB/s
? PXI Express 鏈路能力： ? 四路配置：x4 x4 x4 x4
? SATA存儲配置：500 GB(或更大)HDD 或 240 GB(或更大)SSD，支持AHCI模式
? I/O接口：
? 2x USB 3.0接口
? 2x千兆以太網口
? 4x USB 2.0 接口
? 2x DisplayPort 顯示接口
? 觸發I/O接口, 用于PXI觸發功能
? 1x RS-232/422/485 D-SUB9接口
指標參數
|
系統 |
處理器 |
Inb Celeron 2000E 2.2 GHz 2 Core 2MB Inb Smart Cache |
|
芯片組 |
Inb® QM87 Express 芯片組 |
|
|
內存 |
DDR3L SDRAM高達16GB |
|
|
PXIe express總線 |
支持4port 4lan b模式 |
|
|
顯示接口 |
DP接口 |
2路DP接口 （分辯率高達：3840X2160@60Hz） |
|
I/O接口 |
USB2.0 |
4個 |
|
USB3.0 |
2個 |
|
|
串口 |
1路串口（RS232/RS422/RS485） |
|
|
觸發I/O |
前面板提供B連接器， 用于PXI觸發總線發送/接收外部觸發信號 |
|
|
以太網接口 |
帶寬 |
10/100/1000Base-TX |
|
控制器 |
InbRR82574L |
|
|
接口 |
2路以太網口 |
|
|
存儲設備 |
硬盤 |
500GB SATA硬盤（或者更大） |
|
固態硬盤 |
240GB SATA固態硬盤（或者更大） |
|
|
應用環境 與 機械尺寸 |
工作溫度 |
0~50℃（使用傳統硬盤時） 0~55℃（使用固態硬盤時） |
|
存儲溫度 |
-45~85℃ |
|
|
相對濕度 |
5%~95% |
|
|
重量 |
約1Kg |
|
|
操作系統 |
Win7/Win8/ Linux |
|
