品牌：阿爾泰科技
型號：USB8502/8512
產品概述：

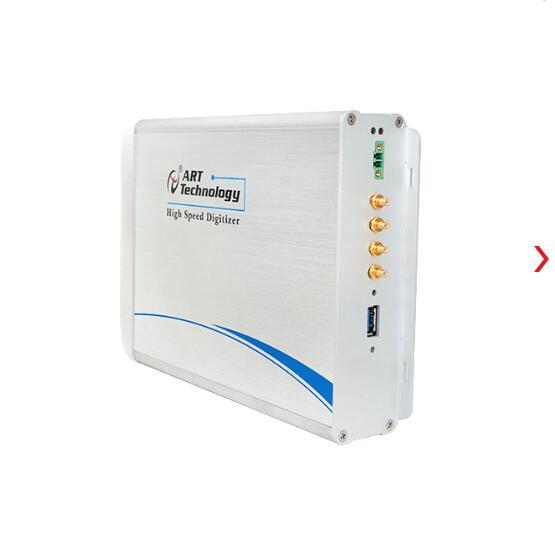

USB8502/8512高速同步采集卡，是一種基于USB總線的數字化儀。該板卡提供4路單端模擬量輸入，12位ADC采樣精度，轉換速率高達40MS/s（USB8502）/80MS/s（USB8512）。
本板卡主要應用場合為：無線通訊、雷達/聲納、超聲、圖形成像。
指標參數：
AD模擬量輸入
ADC分辨率
12位（Bit）
輸入通道
4路單端
輸入量程
±5V、±1V
采樣率
高達40MS/s（USB8502）/80MS/s（USB8512）
采樣方式
同步采樣
校準方式
軟件自動校準
耦合方式
直流耦合、交流耦合
觸發源
軟件觸發、ATR觸發、DTR觸發、Trigger
信號觸發（用于多卡同步）
ATR輸入源
從AI0~AI3的任一通道輸入
觸發源輸入范圍
ATR輸入范圍
同AD量程
DTR輸入范圍
標準TTL電平
輸入阻抗
1MΩ（50Ω可定制）
帶寬
20MHz（USB8502）/40MHz（USB8512）
時鐘源
板載時鐘、主卡同步10M時鐘、外部參考10M時鐘、
外時鐘
外時鐘輸入范圍
USB8502：10MHz~40MHz，幅值為2Vpp~5Vpp
USB8512：10MHz~80MHz，幅值為2Vpp~5Vpp
北京阿爾泰科技發展有限公司是一家專業從事測控產品研發、生產、銷售和服務的公司。自主研發的產品包括多種總線數據采集板卡、分布式采集模塊、無線通訊數傳采集模塊、運動控制卡、測控機箱及測控系統、控制器、無風扇工業電腦、工業平板電腦、工業主板等 。
聯系方式：15600362816 、15910369641
