品牌：阿爾泰科技

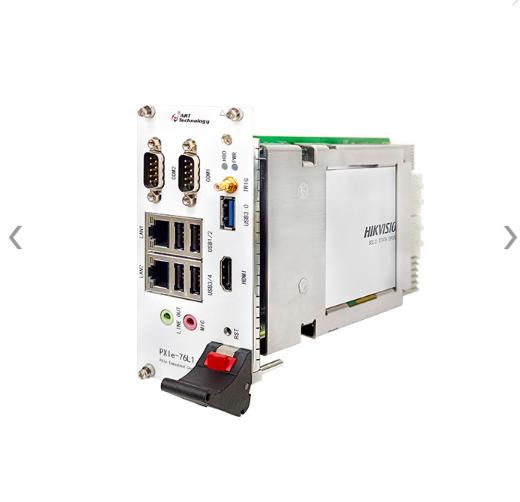

型號：PXIe-76L1
產品概述：
PXIe76L1是阿爾泰科技專為PXI-Express的混合測試系統設計的3U PXIe控制器，采用國產兆芯KaiXian KX-6640MA處理器，內存最大可支持24G DDR4。該系統PXI Express的b配置為通用的4Port 4lan的模式，PXIe76L1控制器還提供豐富靈活的I/O接口，包括一個HDMI，一個USB3.0接口，可以連接高速的外部設備，兩個千兆以太網口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。產品設計經過嚴格測試已成熟應用，能長時間穩定可靠地工作，可廣泛應用于工業自動化控制，軍用計算機領域。
特點：
? 國產處理器，兆芯KX-6640MA，主頻2.2GHz、睿頻2.6GHZ ? 核顯：兆芯ZX-E Integrated Graphic Processor C-960（504MB） ? 支持雙通道 DDR4內存，最大可達24 GB ? PXI Express 鏈路能力： ? 四路配置：x4 x1 x1 x1 ? SATA存儲配置：1TB(或更大)SSD ? 一路LVDS接口（PXIe連接器） ? I/O接口： ? 1×USB 3.0接口 ? 2×千兆以太網口 ? 4×USB 2.0 接口 ? 1×HDMI 顯示接口 ? 1×RS-232/422/485 D-SUB9接口 1×RS-232 D-SUB9接口? 1×2port音頻接口：1×Mic In 1×Line Out ? 觸發I/O：可由軟件觸發信號
系統架構圖：
指標參數：
|
系統平臺 |
處理器：兆芯KX-6640MA，主頻2.2GHz |
|
核顯：兆芯ZX-E Integrated Graphic Processor C-960 |
|
|
顯示：1個HDMI顯示接口，一個LVDS接口（PXIe連接器輸出） |
|
|
內存：板載8GB DDR4內存顆粒+一個SODIMM DDR4插槽 |
|
|
網口：2個以太網控制器 |
|
|
音頻：英特爾Digital High Definition Audio Interface |
|
|
USB: 4個USB2.0接口，1個USB3.0接口 |
|
|
串口：1x RS-232/422/485 D-SUB9接口 1x RS-232 D-SUB9接口 |
|
|
PXI Express鏈路能力：4路配置 x4 x1 x1 x1 |
|
|
存儲：1路SATA（標配512GB SSD） |
|
|
電池：3.3V coms電池 |
|
|
物理特性 |
最大外形尺寸：60.5×128.5×213.2mm（W×H×D） |
|
應用環境 |
溫度范圍：0~60℃（-20~70℃可定制） |
|
相對濕度：5～95%，無凝露 |
|
|
儲存溫度：-40～85℃ |
|
|
工作溫度：0-60℃ |
|
|
操作系統 |
Win7 銀河麒麟 |
