一、產品用途:
電動、氣動流量控制閥是采用國外先進技術專門為生料均化庫和水泥庫配套
的卸料設備,尤其在密封性及卸料線性關系方面是替代同類進口設備。
本產品在1000t/d、2500t/d及5000t/d水泥生產線上使用均達到同類進口產品
的效果。主要在粉料、晶粒料、小顆粒料的流量輸送控制系統中起開關流量調節
作用,它通常與手動截止閥(即手動閘板閥)串聯配套使用。
二、工作原理
1 氣動流量閥
氣動流量閥在粉狀物料流量控制系統中作快速打開或快速切斷之用，通常與流量控制閥串聯配套使用。氣動開關閥上方或前端通常安裝充氣式手動螺旋閘閥以保證系統維修時，閘住物料出口。
氣動流量閥由傳動、殼體、轉子和密封裝置四個主要部分組成。傳動部分由電磁閥和氣缸組成。壓縮空氣通過電磁閥進入氣缸的一端，推動汽缸內擺桿轉動，另一端空氣由電磁閥排出，擺桿帶動轉子軸轉動實現閥開關。
安裝的初始位置，氣動開關閥的張角θ= 0°時即閥處于關閉位置，這時指針指 0°。打開時，閥轉子轉動90°，這時指針指90°位置。

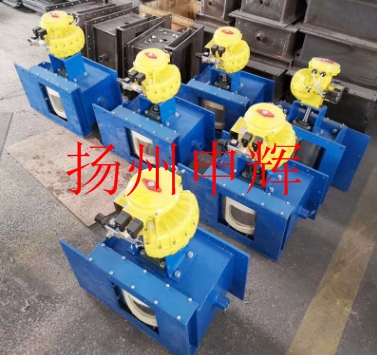

2 電動流量閥
電動流量閥由傳動、殼體、轉子和密封裝置四個部分組成，傳動部分由電動執行器及其支架組成。電動執行器帶動轉子轉動，轉角（機械限位）不超過90°。其殼體部分，分上、下兩部分，中間裝有透氣層低壓空氣使透氣層上面的物料成流態化并沿著其傾斜方向被輸送出去。
轉子是由鋼板焊接成的直徑為300 毫米的圓筒，上面開U型通孔，物料就由此通過。轉子通過芯軸支承在上殼體的軸承中，并在進口四周均裝有密封裝置。
安裝的初始位置，轉子的張角θ= 0°時即角度為零。這時指針指向0°位置。調節流量時，啟動電動執行器帶動轉子逆時針轉動，即使角逐漸增大，其流量隨之上升。轉子的轉動角可以在刻度盤上直接讀出來。當θ轉到90°時，U 通孔全部打開，此時流量為最大，流量的大小是通過調整θ角的大小來達到的。
