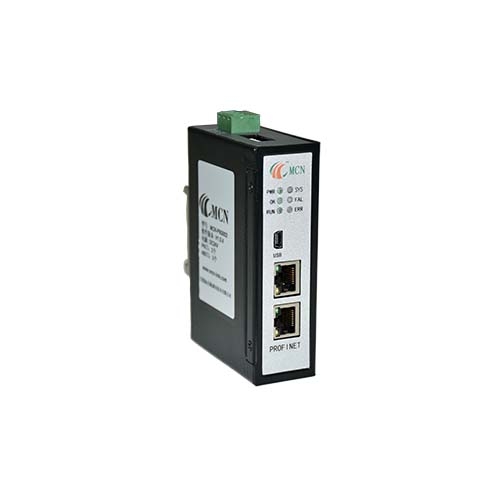

RS232轉Profinet網關基本說明：無錫艾默森PN3002實現RS232轉Profinet功能，將RS232接口設備接入Profinet網絡，可連接多個具RS232/RS485接口的設備到Profinet網絡。典型的串行應用:將傳感器，儀表，條碼掃描器，RFID讀取器，和工業稱重設備等接入到Profinet網絡（例如西門子S7-1500,S7-1200,S7-400,S7-300）。
無錫艾默森
RS232轉Profinet網關產品亮點：
1、配置方便，用戶不必了解Profinet IO技術細節，無需任何編程就可以完成對網關的配置；
2、數據吞吐量大，1440字節輸入數據+1440字節輸出數據；
3、3通道獨立隔離RS232接口，3路RS232接口完全隔離，可設置成不同參數（波特率，奇偶校驗），連接各種設備；
3、雙路Profinet接口，具有交換機功能，現場連接更加方便直接。
4、調試方便：提供調試配置軟件，支持雙向數據監視、支持命令狀態監視等；
無錫艾默森
RS2323轉Profinet網關產品簡介：
該
RS232轉Profinet網關是串口轉Profinet網關的一種，具備大數據量通訊能力，1440字節輸入數據+1440字節輸出數據。網關在Profinet一側是Profinet IO 從站，在串口一側物理接口為RS232接口。該RS232轉Profinet網關的RS232一側做主站時可用于一對對一集成RS232設備，實現Profinet控制器監控RS232設備的技術要求。網關RS232一側做從站時可用于將其他RS232主站（如PLC/DCS）以及它的從站數據傳輸?shù)絇rofinet控制器。本款
RS232轉Profinet網關自由協議報文內容是通過主站（西門子S7-1500，S7-1200，S7-300等）的編程實現?；跁r間的周期發送控制不需編程，可在主站配置（如STEP7）中選擇不同周期間隔的發送；基于事件的發送需要編程控制。通過編程可靈活控制四種收發模式（發收發收、發發、收發收發、收收）
無錫艾默森
RS232轉Profinet網關Profinet接口技術指標
1、2XRJ45以太網接口，支持100BASE-TX，全雙工通信，MDI/MDIX自偵測；
2、集成以太網交換機，方便將Profinet設備組成菊花鏈；
3、符合Profinet的C類標準，支持Profinet2.3版本；
4、所以Slot/subSlot的輸入輸出數據總和不超過2880字節；
5、集成GSML文件。
無錫艾默森
RS232轉Profinet網關自由協議RS232技術指標:
1、3通道RS232接口：端子接線, 半雙工；
2、3通道RS232相互獨立，可設置不同的參數。波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K可選；校驗位：7位/8位可選、校驗位(偶、奇、無)、地址/數據標記可選;
3、輸入/輸出數據量：Input Bytes + Output Bytes ≤2880 Bytes；Max Input Bytes ≤1440 Bytes；Max Output Bytes ≤1440 Bytes；
4、自由協議報文內容是通過主站PLC/DCS的編程實現；
5、基于時間的周期發送控制不需編程，可在主站配置（如STEP7）中選擇不同周期間隔的發送；基于事件的發送需要編程控制；
6、通過編程可靈活控制四種收發模式（發收發收、發發、收發收發、收收）。
7、網橋的狀態字可反映網橋的通信狀態和串口的通信狀態，控制字可以靈活控制發送、接收邏輯。
