CanOpen轉Profinet網關基本說明：無錫艾默森PN3031實現
CanOpen轉Profinet功能，將CanOpen接口設備接入Profinet網絡，可連接多個具CanOpen接口的設備到Profinet網絡。典型應用:將CanOpen接口變頻器，伺服驅動器，執行器，傳感器等接入到Profinet網絡（例如西門子S7-1500,S7-1200,S7-400,S7-300）。
無錫艾默森
CanOpen轉Profinet網關產品亮點：
1、配置方便，用戶不必了解Profinet IO和CanOpen技術細節，無需任何編程就可以完成對網關的配置；
2、在
CanOpen和Profinet網絡間可以快速復制循環I/O數據 (5 ms)；
3、完整的CanOpen主站/管理器功能, 最多可連接126個CanOpen從站設備；
3、雙路Profinet接口，具有交換機功能，現場連接更加方便直接。
4、通過包含的MCN Configuration軟件可實現CanOpen配置，無需編程；
無錫艾默森
CanOpen轉Profinet網關產品簡介：

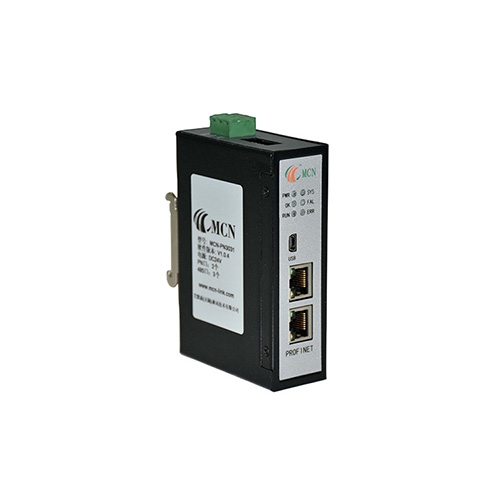

訂貨號MCN-PN3031，主要功能是在兩個網絡之間快速傳輸循環I/O數據,實現
CanOpen轉Profinet。Profinet網絡的I/O數據被寫入到CanOpen對象，可映射到CanOpenPDO，反之亦然。該網關在CanOpen網絡上作為完整的主站/管理器，而在Profinet IO網絡上作為從站/設備。兩個網絡之間的數據傳輸是完全透明的，每個方向具有數據容量1440字節。
該CanOpen轉Profinet網關配置簡單，無需編程！CanOpen配置可通過包含的MCN Configuration軟件簡單實現。
無錫艾默森
CanOpen轉Profinet網關通用技術指標：
1、電源電壓：寬壓范圍：19.2~28.8VDC
2、外形尺寸：（寬）35mm（高）110mm（厚）75mm
3、13、安裝方式：35mm導軌
4、14、防護等級：IP20
5、工作溫度：-20℃~+55℃，工作相對濕度： 95%（無結露）
6、運輸溫度：-30℃~+70℃
無錫艾默森
CanOpen轉Profinet網關Profinet接口技術指標
1、2XRJ45以太網接口，支持100BASE-TX，全雙工通信，MDI/MDIX自偵測；
2、集成以太網交換機，方便將Profinet設備組成菊花鏈；
3、符合Profinet的C類標準，支持Profinet2.3版本；
4、所以Slot/subSlot的輸入輸出數據總和不超過2880字節；
5、集成GSML文件。
無錫艾默森
CanOpen轉Profinet網關CanOpen接口技術指標：
1、CanOpen主站/管理器實施部署根據CanOpen規范DS301 v4.0.2.；
2、最多連接126個CanOpen從站；
3、支持128接收PDO和128傳輸PDO，每個可傳輸多達8字節；
4、每個方向高達510字節循環數據(PDO)；
5、PDO消息類型：COS (狀態改變)，循環同步，非循環同步；
6、同步對象(SYNC)用于同步PDO通訊；
7、心跳機制用于監控節點。
