控制器有電源指示、急停開關、時間繼電器等。，工作臺旋轉時間和焊接時間隨意分別可調，也可聯動。焊機開關線快速插頭直接插在控制器輸入端口，可實現焊接開始—工作臺開始旋轉—工作臺停止旋轉—焊接停止等時間程序控制。操作方便。

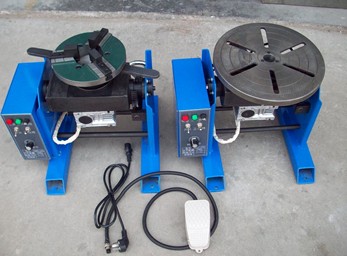

BWJ-100H型變位機基本參數如下：
旋轉工作臺（機架、電機減速機、工作臺組成） |
|||||
水平載重 |
100KG |
調速裝置 |
無級均勻調速 |
||
垂直載重 |
50KG |
驅動方式 |
直流馬達 |
||
工作臺直徑 |
￠345mm（標準） |
電機功率 |
120W |
||
回轉速度 |
0—15R/Min（標準） |
外形尺寸 |
L450W380H400 |
||
翻轉角度 |
0—90度 |
凈重 |
29.5KG |
||
翻轉方式 |
手動 |
毛重 |
32.5KG |
||
焊接控制器（可移動底座、連接桿、控制箱，控制線組成） |
|||||
輸入電源 |
AC220V50Hz |
外形尺寸 |
L450W450H900 |
||
連接線長度 |
2500MM |
包裝箱尺寸 |
L500W500H430 |
||
凈重 |
15KG |
毛重 |
18KG |
||
焊槍調節架（上下左右調節、左右調節、固定座和大橫梁組成） |
|||||
槍架橫梁長度 |
600MM（標配） 1000MM（選購） |
小齒條調節 范圍 |
0-120MM |
||
凈重 |
3KG |
||||
焊接夾具 |
|||||
焊接卡盤 |
快速￠200mm（ 標 配）其他規格（選購） |
凈重 |
6.5KG |
||
總重量 |
60KG |
包裝箱件數 |
2件 |
||
