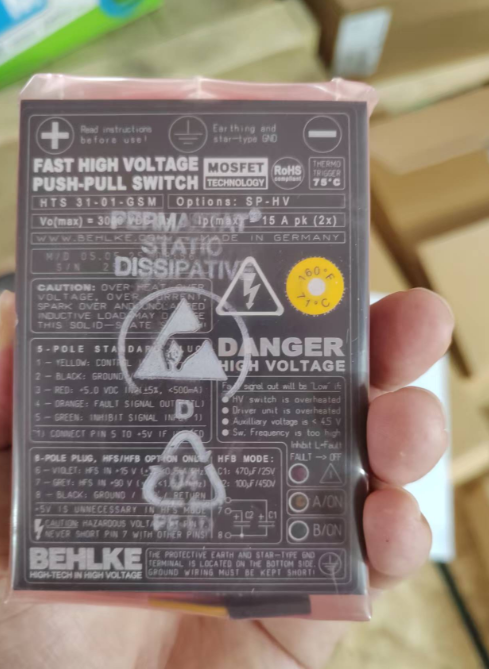

德國BEHLKE HTS 31-01-GSM 高壓開關用于高壓脈沖系統
BEHLKE HTS 31-01-GSM 高壓開關是一款專為高壓環境設計的固態開關，具有以下核心功能特點：
一、核心技術與結構設計
推挽式半橋配置
采用兩個獨立的 MOSFET 開關路徑組成半橋電路，形成推拉式（Push-Pull）結構。這種設計允許通過正負信號控制兩個開關交替導通，實現快速的上升和下降時間（<6 ns），同時避免橋臂短路風險，確保在復雜負載條件下的安全操作。
緊湊模塊化設計
屬于 HTS 系列的緊湊型產品，尺寸為 79×38×17 mm，重量輕且結構堅固，適合空間受限的應用場景。內置抗噪聲控制電路，可在高電磁干擾環境下保持穩定的時序控制。
二、電氣性能參數
高電壓與大電流能力
額定電壓為 2×3 kV（即 ±3 kV），峰值電流達 2×15 A，適用于需要雙向高壓切換的應用。
超高速切換特性
上升和下降時間均小于 6 ns，支持可變脈沖寬度從 75 ns 至無限長，滿足高精度脈沖控制需求。
低導通電阻與高效率
采用 Trench-FET 技術，導通電阻低至 5 Ω（典型值），在高頻率下仍能保持低功耗，無需外接耗能電阻即可實現高效能量傳輸。
三、安全與可靠性
多重保護機制
內置過溫保護（Thermo Trigger）、過頻保護及輔助電源故障檢測，當出現異常時自動切斷輸出并通過故障信號引腳（Fault Output）報警。開關路徑通過被動互鎖設計，防止交叉電流和意外短路。
高 EMC 耐受性
具備出色的 dv/dt 抗干擾能力，可抵御高壓瞬態干擾，適合高頻、高噪聲環境。
長壽命與高可靠性
機械壽命超過 10 萬次，電氣壽命可達 100 萬次以上，滿足長期穩定運行需求。
四、通信與控制
GSM 模塊集成
支持 GSM 網絡通信，可通過移動網絡實現遠程監控、狀態查詢及參數配置（如觸發信號調整）。具體通信協議未明確，但通常兼容 AT 命令集，支持短信或數據傳輸功能。
靈活控制接口
輸入信號為 3-10 V TTL 電平，兼容標準數字邏輯控制器?？赏ㄟ^外部邏輯信號（如 FPGA、微控制器）實現精確的脈沖寬度調制（PWM）和時序控制。
五、應用領域
高壓脈沖系統
適用于激光 Q 開關驅動、粒子加速器偏轉電極控制、高壓測試設備等需要快速高壓切換的場景。
醫療與科研設備
用于 X 射線發生器、離子注入機、等離子體刻蝕設備等，提供穩定的高壓脈沖輸出。
工業與半導體制造
支持半導體工藝中的高壓電源控制、電容器組充放電管理等，滿足高電流密度應用需求。
六、認證與兼容性
安全認證
符合歐洲安全標準（如醫療認證），可選配高隔離電壓（40-200 kV）以滿足特殊環境需求。
環境適應性
工作溫度范圍廣（-40°C 至 + 85°C），防護等級可達 IP20，適合惡劣工業環境。
七、典型應用場景
激光系統：驅動 Pockels 盒實現快速光開關，脈沖寬度精度達納秒級。
質譜儀：控制離子加速電壓的正負切換，提升質量分析分辨率。
新能源測試：用于超級電容器組的充放電測試，支持高頻率循環操作。
八、選型建議
替代型號對比：若需更高電流，可考慮 HTS 31-03-GSM（2×30 A）；若需更高電壓，HTS 61-01-GSM（2×6 kV）是更優選擇。
冷卻方案：建議搭配 CF 系列散熱片（如 CF-DR）以應對高功率密度應用，避免過熱。
BEHLKE HTS 31-01-GSM 通過高速切換、高可靠性及靈活通信能力，成為高壓脈沖控制領域的標桿產品，尤其在需要精密時序和高穩定性的場景中表現突出。
