概述：

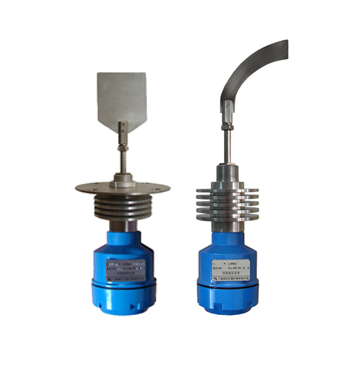

UZK系列阻旋式料位控制器應用于現代工業生產過程和倉儲部門料位的報警和控制。用來對敞開式容器內的粉狀及顆粒狀物料，進行料位監測或控制。其性能與目前國內生產的老式產品相比，具有技術先進、結構合理、性能可靠、使用維護方便、適用于高塵、防爆等特殊環境、性能價格比高等諸多優點，被廣泛應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域。
特點：
1、主要裸露部件的材質均為不銹鋼及鋁合金制成，具有耐銹蝕、無污染、防潮、防塵等特點，食品設備或高塵等惡劣環境均可使用；
2、采用了機械過載保護裝置，可以有效地避免由于使用不當或非正常外力對電機及減速器所造成的損壞；
3、為適應各種物料的不同比重，用戶可任選檢測葉片的形狀及規格。
產品概述：
UZK系列阻旋式料位計是采用微電機經減速后，帶動檢測葉片以5-6轉/分的轉速旋轉的。當被測物料的料位上升使葉片的轉動受到阻礙時，檢測機構便圍繞主軸產生旋轉位移。此位移使其中一個微動開關動作發出有料信號，隨后另一個微動開關動作，切斷電機電源使其停轉。只要料位不變此種狀態便將一直保持下去。當料位下降檢測葉片失去阻擋時，檢測機構便依靠彈簧拉力恢復原態。首先一個微動開關動作接通電機電源，使其旋轉，隨后另一個微動開關動作發出無料信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。
UZK系列阻旋式全密封料位計采用擺動式傳動系統。電機底座通過彈簧拉住，當系統沒有受阻時，電機轉動，帶動檢測葉片，檢測物料。檢測板受阻時，使主軸受阻而靜止，電機繼續運行，使電機底座拉動彈簧，壓下微動開關，發出有料信號，同時切斷電機電源，電機停止工作。當物位下降時檢板阻力消失，系統在彈簧的拉力下復位，微動開關恢復原始狀態，使電機轉動，同時發出無料信號。
技術參數：
型 號 |
UZK-01S |
UZK-02S |
UZK-03S |
|
用 途 |
上、下限測量 |
|||
葉片轉速 |
5～6轉/分 |
|||
介質密度 |
≥0.2g/cm (較大葉片） |
|||
靈 敏 度 |
五檔可調（機芯） |
|||
環境溫度 |
≤300℃ |
|||
電源電壓 |
AC220V、50/60Hz, DC24V |
|||
輸 出 |
開關信號 |
|||
接點容量 |
AC220V 3A |
|||
耗電功率 |
<3W |
|||
物料溫度 |
≤300℃ |
|||
連接方式 |
法蘭連接 |
G1-1/2英寸螺紋 |
法蘭連接 |
兩種方式 |
安裝方式：側裝、頂裝
