elecworks™ 2012 中新增了線束設計模塊，基于同一平臺和數據庫，電氣和機械工程師能夠同步進行電氣線束和線路設計，有效的規避數據交換過程帶來的風險。
協同設計
借助于
elecworks™與SolidWorks的無縫集成，線束管理器可以將

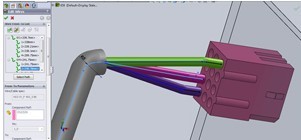

elecworks™ 2D線束原理圖數據與SolidWorks 3D數據同步關聯，實時進行線束的自動布線與線路裝配模擬。
高效設計
在電氣項目中，通過單線圖或原理圖，用戶可以直接創建，定義以及關聯任何與線束有關的線路與設備，比如電纜，纜芯，電線，制造商零件，設備等，通過數據的實時共享，在SolidWorks中自動模擬3D線束布線。
智能設計
在elecworks™中，用戶可以定義線束的截面積，規格，信號，導線顏色，設備連接，這些數據在SolidWorks中能夠自動匹配到3D線束布線環節，模擬真實的線束實體。線束的接線BOM，線束長度數據在SolidWorks中直接獲取，并且自動集成到elecworks™ 電氣項目圖紙中。
