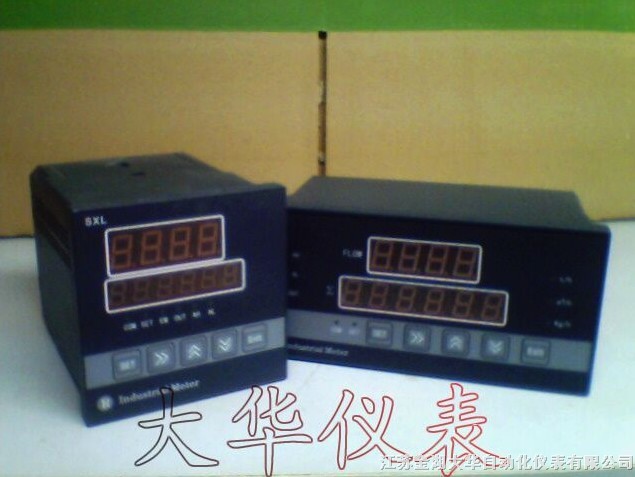

流量積算儀與各種流量傳感器或變送器、溫度傳感器或變送器和壓力變送器配合使用，可對各種液體、蒸汽、天然氣、一般氣體等流量參數進行測量顯示、累積計算、報警控制、變送輸出、數據采集及通訊。
功能特點:
● 全范圍自動溫度、壓力補償運算，補償方式任意設定
● 線性積算、開方積算任意設定
● 瞬時流量、累積流量、溫度、壓力多種參數顯示
● 小信號切除功能，切除范圍0-5%可選
● 累積流量值可通過面板按鍵清零，清零操作可鎖
● 掉電保護功能，累積流量值掉電保持時間大于5年，所有設定值掉電后永久保持
● 先進的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便
主要技術指標
基本誤差：0.5％fs或 0.2％fs±1個字
分 辨 力：1/20000、14位a/d轉換器
顯示方式：雙排同時顯示，上排四位數碼管顯示瞬時流量，下排八位數碼管顯示累積流量采樣周期：0.5s
報警輸出：瞬時流量二限報警，繼電器輸出觸點容量 ac220v/3a
變送輸出： 4～20ma、0～10ma、1～5v、0～5v 精度：±0.3％fs
通訊輸出：接口方式--隔離串行雙向通訊接口rs485/rs422/rs232/modem
波特率--300～9600bps內部自由設定
饋電輸出：dc24v/50ma
電 源：開關電源 85～265vac 功耗4w以下
|
選型表 |
|
代碼 |
說明 | |||||||
|
DH-908 |
|
智能流量積算儀 | ||||||
|
外型尺寸 |
a |
|
橫式160×80×125mm | |||||
|
a/s |
|
豎式80×160×125mm | ||||||
|
b |
|
方式96×96×110mm | ||||||
|
控制輸出 |
b0 |
|
b0無報警輸出，可省略 | |||||
|
b1 |
|
瞬時流量上限報警 | ||||||
|
b2 |
|
瞬時流量下限報警 | ||||||
|
b3 |
|
瞬時流量上下限報警 | ||||||
|
b4 |
|
累積流量上限報警 | ||||||
|
b5 |
|
累積流量下限報警 | ||||||
|
b6 |
|
累積流量上下限報警 | ||||||
|
變送輸出 |
x1 |
|
4-20ma輸出 | |||||
|
x2 |
|
0-10ma輸出 | ||||||
|
x3 |
|
1-5v輸出 | ||||||
|
x4 |
|
0-5v輸出 | ||||||
|
通訊輸出 |
p |
|
微型打印機 | |||||
|
r |
|
串行通訊rs232 | ||||||
|
s |
|
串行通訊rs485 | ||||||
|
變送器配電電源 |
|
無饋電輸出 | ||||||
|
v12 |
|
帶dc12v饋電輸出 | ||||||
|
v24 |
|
帶dc24v饋電輸出 | ||||||
|
供電電源 |
|
220vac供電 | ||||||
|
w |
|
dc24v供電 | ||||||
|
流量輸入信號 |
l1 |
|
電流：4-20ma、0-10ma、0-20 ma | |||||
|
l2 |
|
電壓：1-5v、0-5v | ||||||
|
l3 |
|
脈沖頻率： 0-10khz | ||||||
|
溫度輸入信號 |
w1 |
電流：4-20ma、0-10ma、0-20ma | ||||||
|
w2 |
電壓：1-5v、0-5v | |||||||
|
w3 |
熱電阻：pt100 | |||||||
|
w4 |
熱電偶：k、t、e | |||||||
|
壓力輸入信號 |
y1 |
電流：4-20ma、0-10ma、0-20ma | ||||||
|
y2 |
電壓：1-5v、0-5v | |||||||
