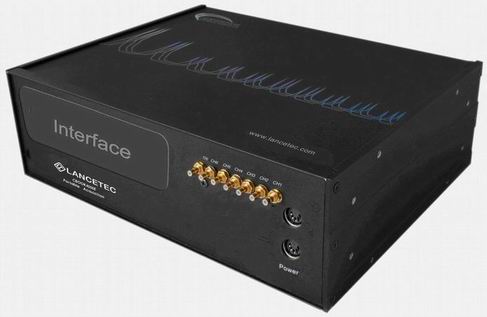

CBOOK4000E是一款高性能便攜式的同步數據采集器，
各個通道間為同步采樣，每通道高于200 kS/s。
分辨率: 16 bit
采樣率: 每通道高于200 kS/s同步
信號輸入： 6、16通道同步采樣
輸入電壓范圍： ±10V, ±5V
100% 數字校準
數據采集器低功耗和寬輸入帶寬
支持多種觸發方式：模擬觸發/軟件觸發、預觸發/后觸發
中文界面操作軟件：C-DAS
軟件支持：Visual C++, Visual Basic,
C#, VB .NET, LabVIEW 等軟件開發
規格
模擬輸入分辨率 16 bit（不丟碼）
通道數 16/6通道同步采樣
輸入電壓范圍 ±10V, ±5V 通過軟件可編程序
建立時間 在滿量程范圍內5 μs穩定到1 LSB
最大輸入電壓 ±10 V（相對于模擬地）
過壓保護 ±35 V
輸入阻抗
模擬輸出(可選) 分辨率 16 bit
輸出電壓范圍 ±5V, ±10V, 0 +5V, 0 +10V
同步輸出 支持
輸出緩沖 每通道256個點
模數轉換 A/D類型 逐次逼近,每通道每秒200k samples
16通道綜合采樣率每秒3,200k samples
轉換時間 4 μs
采樣時間 1 μs
通道間隔離 -95 dB
DC精確度 不丟碼16 bit
積分非線性： 典型值 ±0.25 LSB
滿量程誤差： 典型值 ±2 LSB
零誤差： 典型值 ±0.5/±1 LSB (±5V/±10V)
AC精確度 信號噪聲及失真比：
84.5dB(±5V)； 84.5 dB(±10V);@1kHz
信噪比: 84.5dB(±5V)；84.5 dB(±10V)
總諧波失真： -107 dB
內存RAM 2-4 GB
輸入
掃描列表 掃描列表深度 2048字節
掃描列表參數 內部/外部通道, 增益, 單/雙極性
通道間采樣率 所有通道同步采樣
采樣時鐘(列表間) 可編程5 μs到7.15 min一次
通道間同步時鐘 從1到4GB的可編程時鐘
物理規格 與計算機通訊以太網口
信號連接 SMA接口，或微68芯 SCSI接口
供電 220VAC, 45 W max
操作溫度范圍 0 +
-25 +
存儲溫度范圍 -40 +
尺寸
軟件支持
簡潔易用的全中文圖形化操作界面
可靈活設置各項試驗參數
獨特的多窗口顯示功能
多種顯示方式：實時曲線圖、
表格、工藝流程圖
直接顯示當屏數據的最大值/最小值/平均值
提供多種數學運算功能
可選多種數據存儲格式
獨特的數據重現功能
