產品型號：6AV6648-0AE11-3AX0
技術概覽

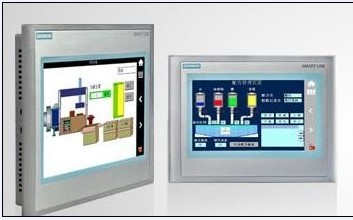

設備Smart 700 Smart 1000
環境條件
操作溫度0 ~ 50 oC (垂直安裝)
存儲/運輸溫度 -20 oC ~ 60 oC
最大相對濕度90 % (無冷凝)
耐沖擊性15 g / 11 ms
防護等級
前面IP65
背面IP20
軟件功能
組態軟件WinCC fl exible 2008 China SP2 + HSP
可連接的西門子 PLC S7-200
第三方 PLC Mitsubishi FX / Omron CP1
變量500
畫面數50
報警系統（報警數量 / 報警級別） 200 / 32
配方5
趨勢曲線√
掉電保持√
腳本 / 存檔 / WinAC MP / 選件/可擴展性－
認證CE
設備Smart 700 Smart 1000
顯示尺寸（英寸） 7 英寸寬屏10.2 英寸寬屏
開孔尺寸 W×H（mm） 192×138 259×201
前面板尺寸 W×H（mm） 213×159 288×222
顯示類型LCD-TFT
分辨率（W×H，象素） 800×480
顏色256
亮度250 cd/m2
亮度調節√
背光壽命（25°C） 最大 40,000 小時（屏保）
觸屏類型4 線電阻式觸摸屏
CPU ARM, 400MHz
供電電源24 V DC
電壓允許范圍19.2 V ~ 28.8 V DC
內存64M DDR SDRAM + 8M Flash
蜂鳴器√
時鐘軟件時鐘
通信接口1×RS422/485，最大通信速率 187.5 Kbits/s
以太網接口－
USB －
MMC / SD / CF 卡槽－
功能鍵－
8
安裝尺寸圖
Smart 700 Smart 1000
前面板尺寸 W×H（mm）：213×159
開孔尺寸 W×H（mm）：192×138
前面板尺寸 W×H（mm）：288×222
開孔尺寸 W×H（mm）：259×201
Smart Line 訂貨號
Smart 700 6AV6 648-0AC11-3AX0
Smart 1000 6AV6 648-0AE11-3AX0
附件訂貨號
PC/PPI 編程電纜，RS232/RS485 轉換6ES7 901-3CB30-0XA0
USB/PPI 編程電纜，USB/RS485 轉換6ES7 901-3DB30-0XA0
MPI 電纜6ES7 901-0BF00-0AA0
直角適配器6AV6 671-8XD00-0AX0
