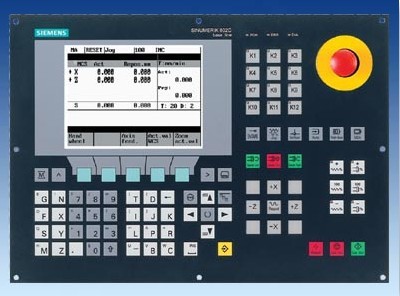

SINUMERIK 802C baseline 是一種數控系統，用于控制最多 3 個模擬驅動系統和一個模擬主軸。目標市場是低端車床和銑床以及改裝市場。
在這種情況下，可使用 TTL 編碼器或旋轉變壓器，實現簡單的驅動解決方案。 典型的例子就是 SIMODRIVE base line 驅動系統。
借助其“手控機床”用戶界面，可以將車床作為 CNC 機床或者傳統（系列的）機床進行操作。
訂貨號 |
6FC5500-0AA11-1AA0 |
產品名稱 |
SINUMERIK 802C base line |
輸入電壓 |
24 V DC |
功耗， 最大 |
24 W |
防護等級，符合標準DIN EN 60529（IEC 60529） |
|
|
IP65 |
|
IP20 |
符合 DIN EN 60721-3-3 的濕度額定值 |
等級 3K5，無凝露和結冰。 L最低空氣溫度 0 °C (+32 °F). |
相對濕度 |
|
|
5 ... 95 % |
|
5 ... 95 % |
|
5 ... 95 % |
環境溫度 |
|
|
-40 … +70 °C (-40 ... +158 °F) |
|
-40 … +70 °C (-40 ... +158 °F) |
|
0 … +55 °C (+32 ... +131 °F) |
外形尺寸 |
|
|
420 mm (16.5 in) |
|
300 mm (11.8 in) |
|
83 mm (3.27 in) |
約 重量 |
4.5 kg (9.92 lb) |
訂貨號 |
6FC5511-0CA00-0AA0 |
產品名稱 |
SINUMERIK 802S/802C數字 I/O 模塊，16I/16O |
輸入電壓 |
24 V DC |
保護區域的數量 數字量輸入 |
16 |
保護區域的數量 數字量輸出 |
16 |
防護等級，符合標準DIN EN 60529（IEC 60529） |
|
|
IP20 |
|
IP20 |
符合 DIN EN 60721-3-3 的濕度額定值 |
等級 3K5，無凝露和結冰。 L最低空氣溫度 0 °C (+32 °F). |
相對濕度 |
|
|
5 ... 95 % |
|
5 ... 95 % |
|
5 ... 95 % |
環境溫度 |
|
|
-40 … +70 °C (-40 ... +158 °F) |
|
-40 … +70 °C (-40 ... +158 °F) |
|
0 … +55 °C (+32 ... +131 °F) |
外形尺寸 |
|
|
80 mm (3.15 in) |
|
125 mm (4.92 in) |
|
120 mm (4.72 in) |
約 重量 |
0.35 kg (0.77 lb) |
ECU NC 段 |
|
|---|---|
輸入電壓 |
24 V DC； +20%，-15% |
功耗，最小值 |
17 W |
功耗，最大值 |
24 W |
符合 IEC 60536 的防護等級 |
IP 20 |
符合 IEC 61131-2 的允許空氣濕度 |
5% - 95% ，無冷凝水 |
允許環境溫度 |
|
• 儲藏和運輸時 |
-40 °C - +70 °C （-40 °F - +158 °F） |
• 運行時 （水平安裝） |
0 °C - +55 °C （+32 °F - +131 °F） |
重量 （大約） |
0.9 公斤 （2 磅） |
尺寸 （寬 x 高 x 深） |
200 毫米 x 125 毫米 x 118 毫米 （7.87 英寸 x 4.92 英寸 x 4.65 英寸） |
OP 020, OP 021, MCP 功耗 7 W NC 部分規定的最大電纜長度 15 m （49.2 ft） 符合 IEC 60536 的防護等級 IP 20 符合 IEC 61131-2 的允許空氣濕度 5% - 95% 無凝露現象 允許環境溫度 • 儲藏和運輸時 -40 °C - +70 °C （-40 °F - +158 °F） • 運行時 （水平安裝） 0 °C - +55 °C （+32 °F - +131 °F） 重量 （大約） • OP 020, OP 021 控制面板 1.8 公斤 （4 磅） • 機器的控制面板 1.2 公斤 （2.65 磅） 尺寸（寬 x 高 x 深） • OP 020、OP 021 控制面板 250 毫米 x 300 毫米 x 45 毫米 • 機器的控制面板 170 毫米 x 300 毫米 x 38 毫米
入口的空氣不含侵蝕性氣體
（9.84 英寸 x 11.81 英寸 x 1.77 英寸）
（6.69 英寸 x 11.81 英寸 x 1.5 英寸）
