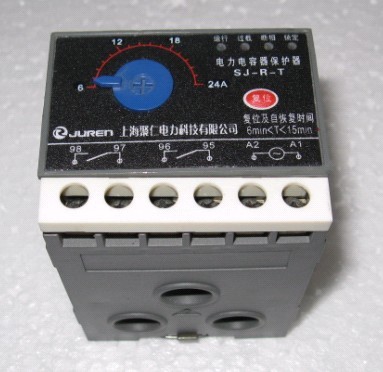

電容器保護器SJ-R-B/12A SJ-R-B/19A SJ-R-B/24A SJ-R-B/43A SJ-R-B/32A SJ-R-B/40A
SJ-R-T(2-8A) SJ-R-T(6-24A) SJ-R-T(15-60A) SJ-R-T(30-120A) SJ-R-T(60-240A)電力電容器保護器（以下簡稱保護器）可與切換電容器接觸器（晶匣管、復合開關、無功補償控制器、電抗器、熔斷器）等組成電力電容器控制系統。主要作為電力電容器及補償電路中可能出現的過流、短路、缺相、過壓等故障進行保護；保護器作為電力電容器的過流、缺相保護新型產品，填補了國內電力電容器以電子型保護器保護的空白，可廣泛應用于成套無功功率補償設備。
一、產品概述
障進行保護；保護器作為電力電容器的過流、缺相保護新型產品，填補了國內電力電容器以電子型保護器保護的空白，可廣泛應用于成套無功功率補償設備。
二、工作原理框圖
三、工作條件
1、環境溫度：-25℃～+55℃。
2、相對濕度：5%～95%（保護器內既不宜凝露也不宜結冰）。
3、大氣壓力：80kpa～106kpa無引起爆炸危險的介質，也無腐蝕金屬和破壞絕緣氣體及導電塵埃，
4、海拔高度：安裝地點海拔不超過2500米。
四、型號規格
五、性能特征：
1、完善的保護功能：
由于保護器內部設有過流保護特性檢測電路及斷相和不平衡檢測電路，故能夠對可能出現的斷相、過流、三相不平衡等故障均采用快速保護特性；可以自動檢測出不同原因引起電容器故障，同時采取動作保護。
2、高精度：
保護器設有電流量化指示刻度，整定精確、方便，用戶根據電容器額定電流大小整定。
3、狀態指示：
設有正常運行指示和動作保護后的故障狀態記憶指示，正常工作時，運行指示燈亮，保護器運行指示燈隨負載電流情況的大小作不同頻次的閃爍；當電路過流時，保護器動作后，過流保護指示燈點亮，當電流大于3倍時，不管此時是過流還是斷相原因，鎖定指示燈點亮，保護動作，當出現斷相或三相電流不平衡故障時，保護器動作后，斷相指示燈點亮；方便判定故障原因。
4、科學化的控制：
由于保護器的輔助觸頭輸出接口為獨立兩組常開形式，保護器接通電源后保護輸出輔助觸頭95、96閉合，保護故障脫扣時，保護輸出輔助觸頭95、96為斷開狀態，報警輸出輔助觸頭97、98轉為閉合狀態，如果保護器自身故障時，輸出輔助觸頭95、96、97、98均為斷開狀態，故控制方式更理性化，科學化實現自檢功能。
5、理性化自恢復及自鎖特征：
保護器內部設有自恢復及自鎖電路，當在1.35～2.35倍的過流或斷相時，保護器保護跳閘，并且延時大于6min小于15min后保護器自動恢復，控制電路自動投切到運行狀態；當大于3倍的給流或斷相時，保護器跳閘并且自鎖，此時需手動按鈕延時復位（延時時間依動作后開始計算至大于6min小于15min復位），即可投切到運行狀態。
