| 產品參數 | |||
|---|---|---|---|
| 品牌 | 達泰 | ||
| 輸入信號 | 無源開關觸點/ 0-24VDC電壓信號 | ||
| 輸出信號 | 無源開關觸點/ OC門輸出 | ||
| 產品型號 | DTD110HC | ||
| 傳輸距離 | 6KM | ||
| 規格 | 115×74×60mm | ||
| 產品用途 | 一點對多點、多對一的分散開關信號收集及傳輸 | ||
| 序列號 | 210413-5 | ||
| 可售賣地 | 全國 | ||
百歲山生產基地無線水位控制系統應用（景田食品飲料廠項目簡報）
?特別聲明：文章及方案圖片皆為原創，如有雷同，純屬抄襲。
產品介紹
達泰1系無線開關量信號傳輸模塊 DTD110H實現點對點的開關量信號遠傳功能，發射端4-16路開關量輸入，與接收端4-16路開關量輸出信號一一對應。DTD110H無線開關量信號傳輸模塊通過無線方式傳輸工業現場的開關量信號，遠距離輸出控制信號并直接控制繼電器動作。無線可靠傳輸距離在20公里范圍內均可使用。既可以實現點對點通信，也適合于點對多點而且分散不便于挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工就可以調試使用。

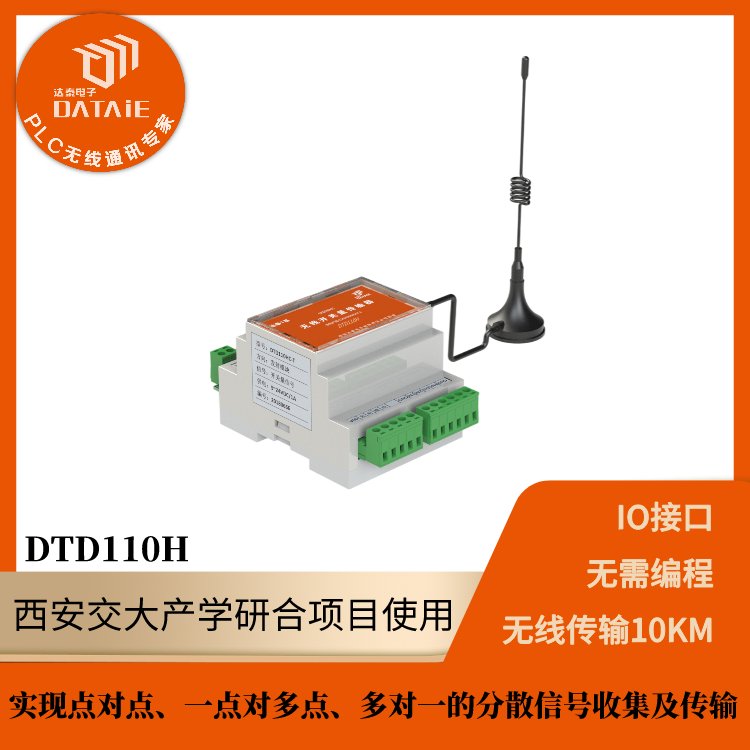

???達泰1系開關量無線傳輸器-DTD110H
.jpg)
產品優勢
可以直接代替有線開關，實現點對點無線開關IO信號傳輸；
發射端提供4-16路開關信號輸入(4-16DI)，接收端提供4-16路開關信號輸出(4-16DO)；或選擇雙向開關量傳輸4-8DI/4-8DO
不需要編寫程序，不需要挖溝布線；在煉鋼廠、污水處理廠大量應用。
DTD110H產品選型圖
使用范圍
覆蓋鋼鐵、水泥、石化、電力、汽車等16大制造行業。
景田（深圳）食品飲料集團有限公司于1992年在深圳成立，是一家專注生產經營包裝飲用水的集團企業。旗下?lián)碛猩钲凇V州、惠州等十余個獨立子公司及多個大型生產基地，配備近50余條德國進口克朗斯一體化灌裝設備。其產品銷售網絡不僅覆蓋全國各地，并且在海外取得了不菲的成績和良好的聲譽，成為中國瓶裝飲用水出口量較大的企業。景田近年來致力打造的高質礦泉水生產基地及其出類拔萃的景田百歲山高質天然礦泉水。被譽為世上高質礦泉水產區之一的景田百歲山基地，坐落于國家風景名勝區及道教福地--羅浮仙泉百歲山自然保護區腹地。
西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子,水泵無線遠程自動控制,水泵遠程控制系統,無線水位控制器,無線io模塊,無線傳輸開關量
客戶需求及無線改造方案
用戶希望在中央控制室里，遠程控制生產基地內10個不同地方的水井抽水電機啟動和停止。距離在1公里左右 。
西安達泰電子PLC無線通訊專家團隊給出了如下的解決方案
本方案旨在使用無線方式，實現在中央控制室就可以控制廠區內10個水井抽水電機的啟動和停止。運用DTD110HC開關量無線傳輸器來完成[水泵無線遠程自動控制]。在每個水井的抽水電機控制箱內安裝DTD110HC-R開關量無線傳輸器的接收端，輸出兩路信號，分別控制抽水電機的啟動和停止，并在每個開關量無線傳輸終端上預留兩路開關量信號。開關量無線傳輸器的發射端 DTD110HC-T直接和中央控制室內控制抽水電機工作邏輯的PLC的IO接口對接。通過以上方案，可以快速實現無線遠程控制廠區內不同位置的抽水電機工作，也就是[水泵無線遠程自動控制]功能。此方案自2014年起，就在景田百歲山生產基地使用至今。
西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子,水泵無線遠程自動控制,水泵遠程控制系統,無線水位控制器,無線io模塊,無線傳輸開關量
現場圖片?
無線方案的好處
1.?節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。
2.?安裝簡單，使用方便：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。
3.?數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理，所以可以保證數據的安全和可靠性。生產的產品通過ISO9001質量產品體系認證
4.?無運行費用：后期在使用過程中，不需要支付任何無線設備運營費用。
5.?無后期費用：不插卡，后期沒有運行費用，傳輸距離大于5公里
6.?完備的售后服務：?具有18年工業現場調試經驗的無線通訊專家團隊，為產品提供好的技術支持與售后服務。
西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子,水泵無線遠程自動控制,水泵遠程控制系統,無線水位控制器,無線io模塊,無線傳輸開關量
成功案例
湖北艾爾啤酒有限公司，液位信號無線監測，50m，2019
張家港浦項不銹鋼有限公司，排水站與冷軋、熱軋、退火水處理站之間模擬信號傳輸，8KM，2019
武漢港迪電氣集團有限公司，碼頭吊車PLC和控制室無線通訊，500M，2018至今
商洛市大荊鎮，農村飲水安全工程，1公里，2019【點擊進入方案】
太原市潤民環保節能有限公司，值班室遠程高低液位監測，200m，2019
山東仁豐特種材料股份有限公司，水池與2臺潛水泵1發2收，1.5KM，2019
武安市新峰水泥有限責任公司，泵房與DCS之間無線雙向控制，400m，2019
山西忻州水務局，農村生活飲用水，1.2KM，2019
永登某新建工廠，山上蓄水池供給山下生產用水，1KM，2019【點擊進入方案】
承德銘鴻水利工程建筑有限公司，水源地到10個分布的水池進行無線自動供水系統，2018
重慶藥友制藥有限責任公司，污水處理監控，1公里，2018
內蒙古燕京啤酒原料公司，水罐到泵房深水泵無線自動控制，2公里，2017
山西大同煤礦，山上水池液位無線監控，800m，2017【點擊進入方案】
湖南益陽電廠，泵房到控制室混合信號雙向傳輸，500米，2016
印度某電廠項目，水池液位信號檢測，3公里，2016
石家莊制藥集團，深水井水位監測2發1收，3公里
廈門古龍食品有限公司，生產用水監控，500米
持續更新，請關注V信公號
