| 產品參數 | |||
|---|---|---|---|
| 品牌 | 遠捷通信 | ||
| 產品特性 | *** | ||
| 規格 | *** | ||
| 工藝 | 組裝 | ||
| 插拔次數 | 1000次 | ||
| 適用線纜類型 | 通用 | ||
| 回波損耗 | 10dB | ||
| 適用范圍 | 通用 | ||
| 可售賣地 | 全國 | ||
| 材質 | 冷軋板 SMC | ||
| 型號 | YJ-SWHYGJX-432 | ||

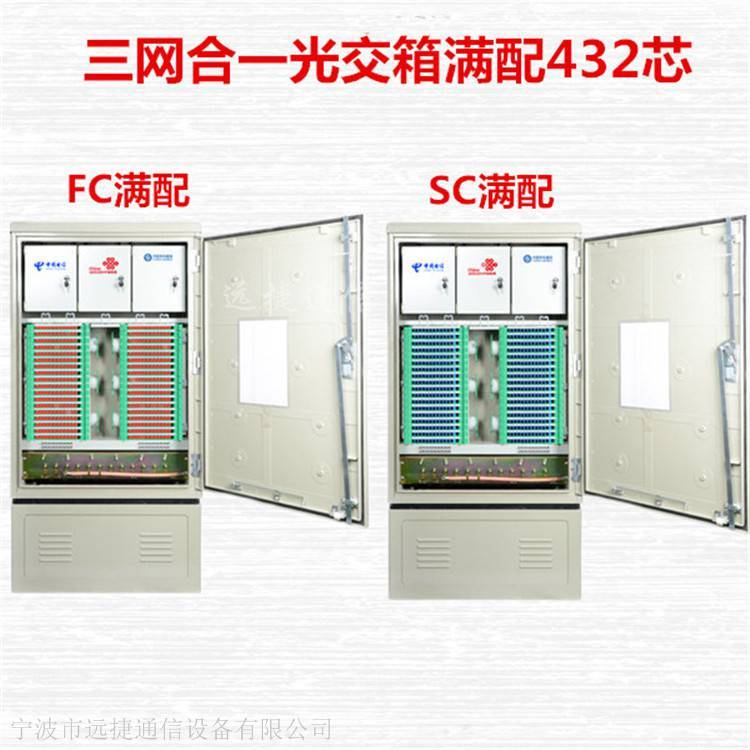

滿配SC432芯三網合一光交箱詳細圖
三網合一光纜交接箱|四網合一光纜交接箱|三網合一ODF子框型光纜交接箱|三網合一直插式光纜交接箱|FTTH一級二級分光（三網合一光纜交接箱）|三網合一免跳接光纜交接箱|三網合一無跳纖光纜交接箱|共建共享三網合一光纜交接箱|三網合一通信光纜交接箱|三網融合光纜交接箱【通信|中國電信|中國聯通|廣電通信 （光纜交接箱容量：48芯、72芯、96芯、144芯、216芯、288芯、360芯、432芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯）室外防水(落地式、壁掛式、架空式)】FTTH三網合一光纜交接箱（光交箱）是用于光纖接入網(電信網、移動網、聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能、】
三網合一免跳纖光交箱|三網合一無跳纖光交箱|四網合一光交箱|三網合一通信光纜交接箱|FTTH共建共享光纜交接箱（中國電信|中國聯通|廣電網絡|移動通信 ，配線容量：48芯、72芯、96芯、144芯、216芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯、1440芯光纜交接箱）室外落地安裝，有常規配線款、免跳接款、三網及四網融合款式，實用于中國移動、中國電信、中國聯通、中國廣電等各種不同運營商施工要求。用于實現光纜的固定和保護、光纜熔接成端、光纖熔接點保護、光纖線路分配與調度、內部設備防護和其它增值模塊安裝等功能。China Telecom中國電信三網融合光交箱，（商品圖片）|China Mobile中國移動三網合一光交箱（滿配）|China Unicom中國聯通三網融合光交箱，（生產廠家)|三網融合光交箱廠家，三網融合光交箱批發，三網融合光交箱生產基地！三網合一光交箱是用于FTTX光纜通信網絡中光纜端接、分配、調度、光信號分配，主要原料由SMC 紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965年左右，美、日相繼發展了這種工藝。我國于80年代末，引進了國外 的SMC生產線和生產工藝。SMC具有優越的電氣性能， 性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而 應用于運輸車輛、建筑、電子/電氣等行業中。
.jpg)
.jpg)
產品概述：
三網合一光交箱是用于FTTX光纜通信網絡中光纜端接、分配、調度、光信號分配，主要原料由SMC 紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965年左右，美、日相繼發展了這種工藝。我國于80年代末，引進了國外 的SMC生產線和生產工藝。SMC具有優越的電氣性能， 性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而 應用于運輸車輛、建筑、電子/電氣等行業中。）
主要特點：
箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤掛線鉤，方便用戶操作。箱體采用 不銹鋼板作材料，并經電鍍、噴塑處理，不僅具有良好的抗腐蝕、耐老化性能，而且箱體密封性能好，能抵受劇烈的氣候變化和惡劣的工作環境，防護等級達GB4208中IP65級要求。箱體由高強度玻纖增強聚脂模壓成型，具有良好的機械強度和抗腐蝕耐老化特性，而且重量輕。全模塊化設計，采用12芯熔接配線一體化模塊?？刹捎蔑w碟式直熔盤，體積小，直熔容量大。箱體底部高，空間大，便于光纜引入時，有更大的曲率半徑，安裝操作施工方便。光纜 芯根據用戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。接地方式：箱體共有二層地，一層為保護地，光纜 芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。
工作條件：
工作溫度：-40℃～ 60℃
相對濕度：≤95( 40℃時)
大氣壓力：70kPa～106kPa
技術要求：
防護等級：IP65
標稱工作波長：850nm，1310nm，1550nm。
光纖活動連接器插入損耗：≤0.3 dB。
光纖活動連接器回波損耗：≥45dB(PC型)。
機架高壓防護接地裝置與機架間的耐電壓≥3000V(DC)/1min，不 擊穿、無飛弧。
箱體金工件與接地裝置之間的絕緣電阻≥2×104MΩ/500V(DC)
箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在門的外端能承受的垂直壓力大于200N。
光纜固定處能承受1000N的軸向拉力，并能承受扭轉角度±90°共3次的循環扭轉。使用和維護
1、 使用原理圖：
2、 光纜從箱體底部進線孔進入光纜交接箱，光纜進入箱體后在距箱體底部50mm處開剝，開剝長度600mm，如圖所示：
3、 光纜固定至底部光纜引入單元。
4、 主光纜進入一體化熔接配線單元，在此與尾纖熔接。
5、 一體化熔配單元為抽屜式結構。熔接時將單元抽出，操作完畢后，將單元推進滑槽，推到底時，單元將自動鎖定，每個一體化熔接下
